3D Laserscanning

Wesentliche Vorteile vom modernen 3D Laserscanning im Vergleich zu Einzelmessungen sind:

  • vollständige Erfassung und Abbildung des Objektes
  • hohe Scangeschwindigkeit
  • Kosten- und Zeitersparnis
  • hohe Datengenauigkeit
  • Ausgabe in jedem gewünschten Dateiformat
  • auch bei komplexen Industrieanlagen und Objekten einsetzbar

3Dpadelt der Dienstleister für 3D Laserscanning!

Seit über 20 Jahren ist 3Dpadelt im Bereich 3D Laserscanning tätig. Wir bieten hervorragende Scandaten und dazu CAD Modelle in jedem gewünschten Detaillierungsgrad. Die CAD Daten liefern wir für viele Softwarelösungen im Originalformat. Mit der Erfahrung aus tausenden erfolgreichen Projekten stehen wir Ihnen zu Seite.

3D Laserscanning von Industrieanlagen und Fabriken

Mehr Infos

3D Laserscanning von Gebäuden

Mehr Infos

3D Laserscanning von technischen Gebäudeausrüstungen

Mehr Infos

3D Laserscanning von Schiffen

Mehr Infos

3D Laserscanning von großen Maschinen

Mehr Infos

3D Laserscanning von Wasser- und Energieversorgungsanlagen

Mehr Infos

3D Laserscanning für Denkmalplanung

Mehr Infos

3D Laserscanning von Innenräumen

Mehr Infos

3D Laserscanning von Landmaschinen

Mehr Infos
Snow

Messungen Messarm und Laserscanning

Bei vielen Anwendungen ist uns ein Messarm mit handgeführtem Laserscanner ein unverzichtbares Messgerät. Die Vorteile dieser Technik kommen besonders zum Tragen wenn z.B. solche Teile vermessen werden:

- Rahmen, Stützen
- Schweißbaugruppen
- Blechteilen, Verkleidungen und GFK Teile
- voneinander entfernte Baugruppen z.B. in Flugzeugen und Autos
- Schaltschränke
- Lehren
- Vorrichtungen u.v.m.

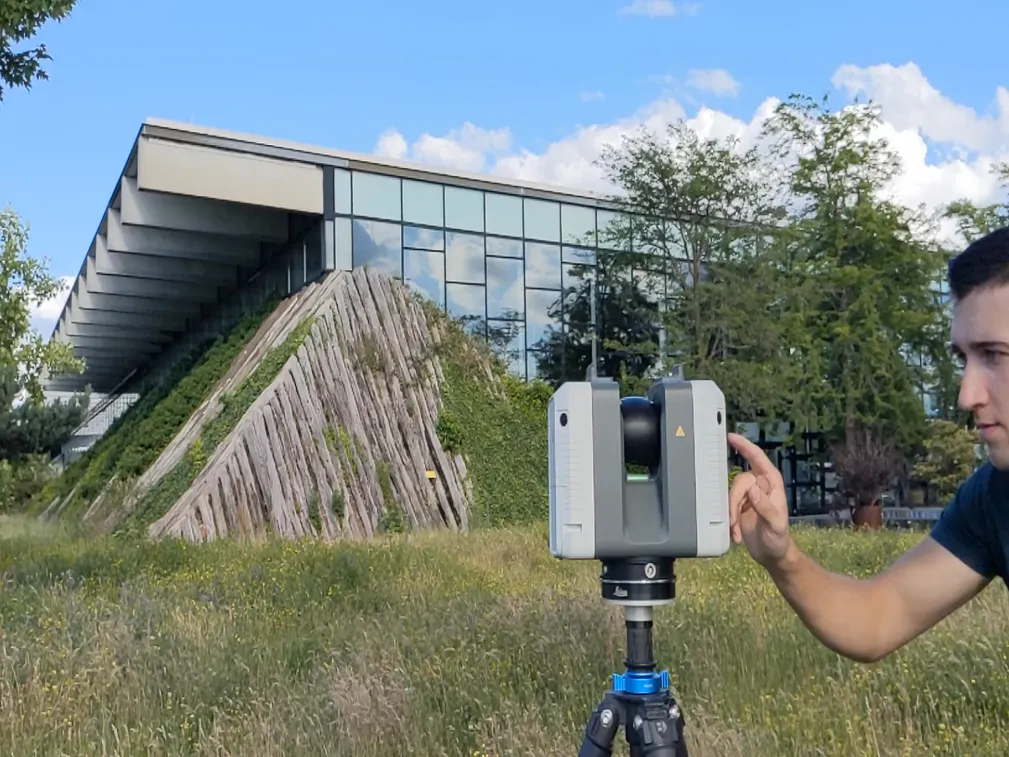

3D Laserscanning von Gebäuden

Die häufigste Anwendung für das 3D Laserscanning ist die Erfassung der Bestandsgeometrie von Gebäuden. Die gewonnenen Punktewolken sind Grundlage für die Erstellung von CAD Daten. 3Dpadelt.de bietet die Erstellung von CAD und BIM Datensätzen in allen bei Architekten verbreiteten CAD Formaten an. Unsere Kunden sind Planer und Ausführende aus den Bereichen Bau, Stahlbau, Treppenbau, Anlagenbau, Heizung, Lüftung, Sanitär, und Elektro. 3D Laserscanning hilft überall dort, wo es darum geht, komplexe oder gekrümmte Baukörper und Installationen zu erfassen. Angebot anfordern
Snow
Snow

3D Laserscanning von technischen Gebäudeausrüstungen

Rohre, Leitungen, Trassen, Schächte und Armaturen werden auf allen Baustellen oft handwerklich eingebaut. Zeichnungen sind häufig veraltet oder unvollständig. Vorhandene Pläne sind oft ungenau. Für diese Fälle ist das 3D Laserscanning die ideale Methode zur Erfassung der Ist-Situation. Auf der Grundlage Submillimeter genauer Punktewolken werden passgenaue CAD Modelle erzeugt. Diese Daten finden z.B. Verwendung im BIM, bei der Anlagenplanung, im Facility-Management, sowie bei der Ausführungsplanung im Bestand.

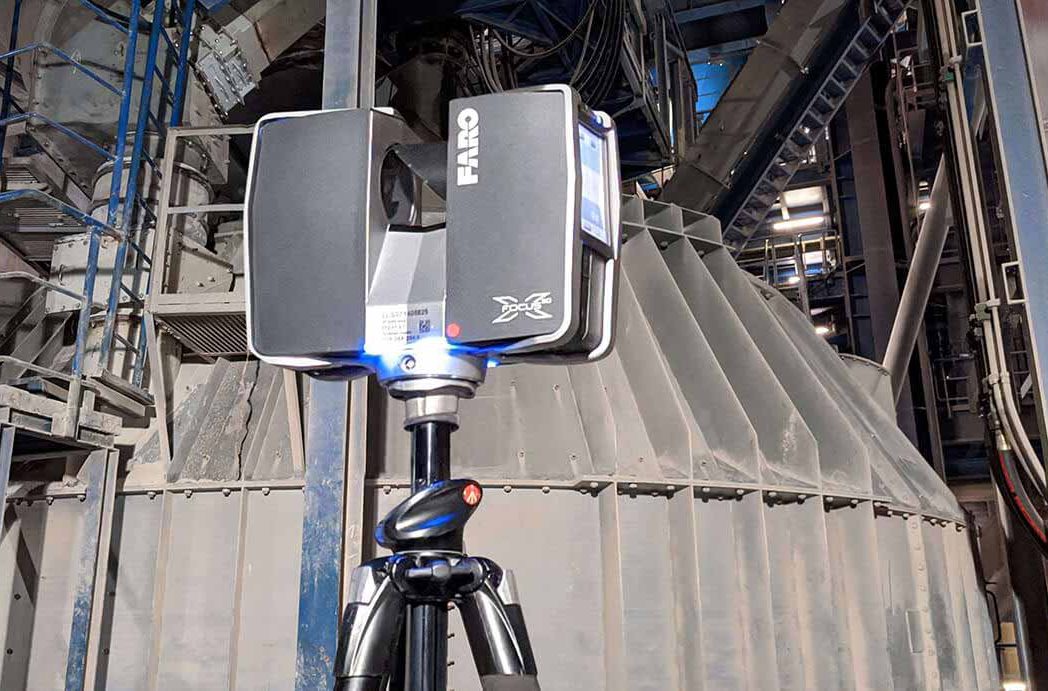

3D Laserscanning von Fabriken und Industrieanlagen

Neue Maschinen oder Anlagen in eine bestehende Fertigung einzufügen, setzt Planung voraus. Eine gute Grundlage für diese Planungen ist gegeben, wenn alle wesentlichen Maschinen und Baukörper im CAD vorliegen. Das können statische Elemente genauso sein, wie Installationen oder die direkten Anlagenbestandteile. Beim 3D Scanning wird nichts vergessen. Im virtuellen Raum der Punktewolke können Einbauabläufe direkt simuliert werden. Von den vorhandenen Anlagen können diejenigen selektiert werden, zu denen CAD Daten benötigt werden. Zu diesen erstellt 3Dpadelt dann CAD Modelle im von Ihnen verwendeten CAD System. Wir liefern Datensätze auf Wunsch Submillimeter genau.
Snow
Snow

3D Laserscanning von Schiffen

Im Rahmen von Wartungen werden oft Ersatzteile benötigt. Für deren Fertigung sind genaue Geometriedaten von Leitungen, Armaturen und Bauteilen im Maschinenraum die Voraussetzung. Mit Hilfe von 3D Laserscanning kann 3Dpadelt diese Daten optimal erstellen. Als Dienstleister für den Schiffbau haben wir bereits eine Vielzahl solcher Vermessungsprojekte erfolgreich abgeschlossen. Darüber hinaus liefern wir regelmßig genaue Planungsunterlagen für Schiffsaus- und Umbauten sowie für Entwicklungsprojekte im Bereich der Strömungsoptimierung.

3D Laserscanning von großen Maschinen

3Dpadelt bietet das 3D Laserscanning in einer sehr hohen Genauigkeit. Unser Laserscanning liefert für die Erfassung von Maschinen sehr gute Ergebnisse. Hierfür verwenden wir Messsysteme, die über 20 m Reichweite Messfehler unter 0,15 mm ermöglichen. Soll es sehr genau werden, verwenden wir Lasertracker. Sie ermöglichen für unsere Messungen Genauigkeiten im Bereich von 0,01 mm. Die Anwendungsgebiete für diesen Service sind vielfältig. Wir unterstützen Unternehmen z.B. bei der Konstruktion von Ersatzteilen, im Bereich von Montage- und Umbauplanungen sowie in vielen anderen Bereichen des Maschinenbaus und der Produktion.
Snow
Snow

3D Laserscanning von Wasser- und Energieversorgungsanlagen

Für viele Umspannstationen, Verteilerstationen und Anlagen gibt es nur 2D Zeichnungen. Diese sind oft recht ungenau und stark vereinfacht. Darüber hinaus entspricht der Zeichnungsstand häufig nicht dem aktuellen Bauzustand. Wenn es darum geht, den Ist-Zustand solcher Anlagen genau zu erfassen, ist 3D Laserscanning das ideale Messverfahren. Mit den gewonnenen Messdaten erstellt 3Dpadelt vollständige dreidimensionale CAD Modelle der Situation Vor-Ort in jedem gewünschten Detaillierungsgrad.

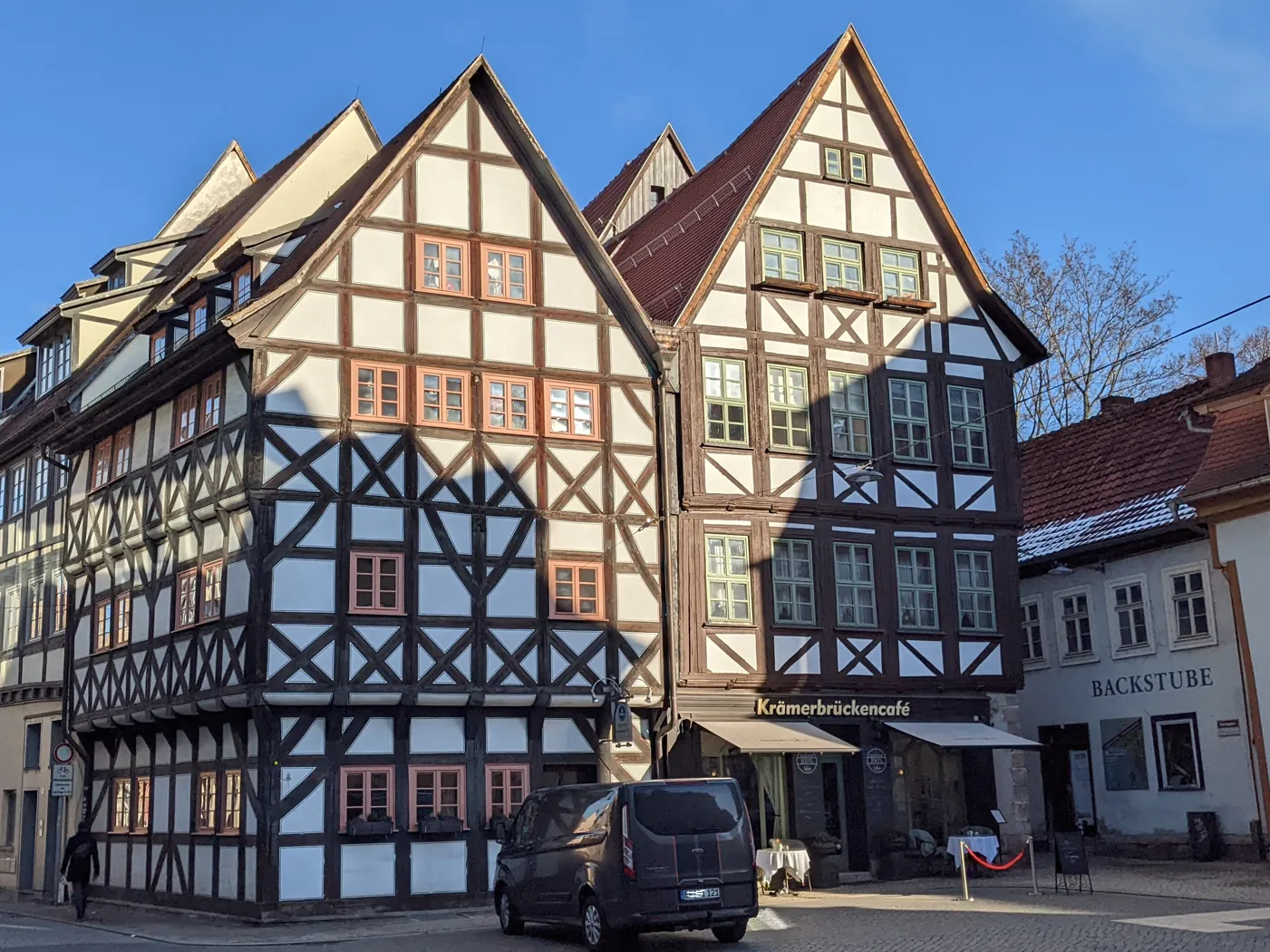

3D Laserscanning in der Denkmalpflege

Historische Bauten, Schlösser, Kirchen, Museen, und Veranstaltungsorte sind zu einer Zeit entstanden, als für den Bau noch keine CAD Daten genutzt wurden. Hier finden sich oft runde oder mit freien Formen gestaltete Bauteile. Zu deren Vermessung bietet das 3D Laserscanning eine einzigartige Möglichkeit und das schnell, vollständig und genau. Die so gewonnenen Daten werden bei 3Dpadelt zu bedarfsgerechten CAD Datensätzen konstruiert. Wir liefert Daten im kundengewünschte Datenformat umgesetzt.
Snow
Snow

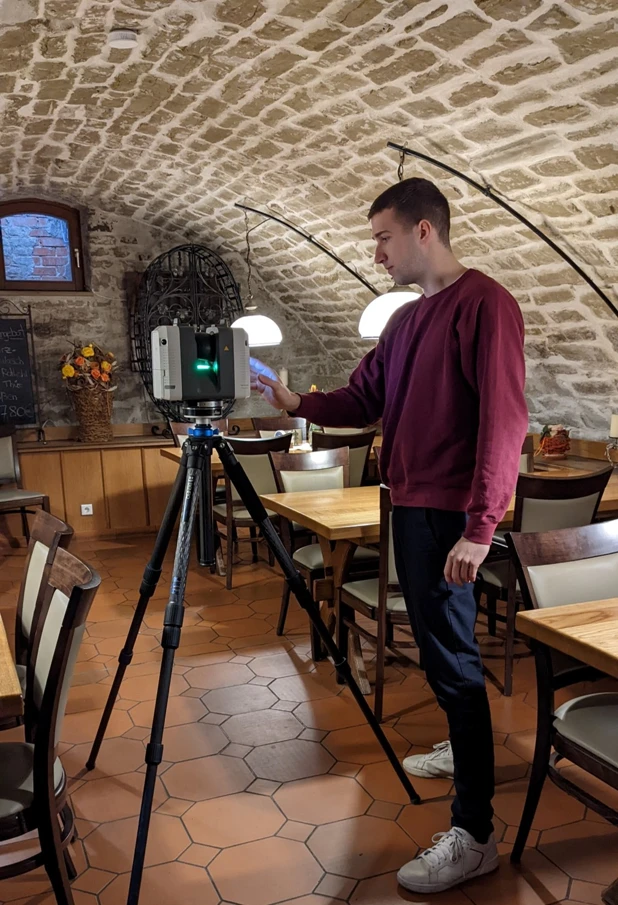

3D Laserscanning von Innenräumen

Die Aufgabe zum Laserscanning von Innenräumen stellt sich immer dann, wenn darin viele Einbauten oder ortsfeste Ausstattungen sind. Das können Installationen, Maschinen oder Kunstobjekte u.v.m sein. Ebenso erleichtert das Laserscanning die Bestanderfassung von Innenräumen, wenn Bestandteile nicht gerade, sondern geformt sind. Das ist z.B. bei Gewölben, Säulen, Emporen usw. in historischen Bauten oder bei schalltechnisch optimierten Bauwerken der Fall. Für solche Projekte erlaubt das 3D Laserscanning die Erfassung aller Geometriemerkmale von wenigen Messstandorten aus. Der 3D Scanner erfasst alle Bereiche genau, die er von seinem Zentrum aus in nicht unterbrochenen Strahlengang sehen kann. Gibt es verdeckte Bereiche, werden der Scanner um- und die Einzelscans im Anschluss zusammen gesetzt.

3D Laserscanning von Landmaschinen und Baumaschinen

Bau- und Landmaschinen haben oft Abmessungen von mehr als 5 m. Sie sind Baugruppen aus vielen Einzelteilen. Deshalb ist ihre Geometrie recht komplex. Für die komplette Erfassung der Geometrie solcher Objekte ist das 3D Lserscanning eine genaue und schnelle Methode. 3Dpadelt hat dazu bereits eine Menge von Arbeiten durchgeführt. Weitere Informationen
Snow

360° Rundumscannen

Beim 360° Rundumscannen ist das Messsystem das Zentrum. Von Diesem Zentrum aus wird ein Laserstrahl in zwei Achsen ausgelenkt. Das Gesamte Messsystem dreht sich dabei um seine vertikale Achse, Der Auf dem Messsystem befindet sich ein schräg angeordneter Spiegel. Dieser Spiegel lenkt den Laserstrahl um die horizontale Achse aus.

Es wird für jeden erfassten Punkt der vom Laserstrahl zurück gelegte Weg gemessen. Der fertige Scan erhalt dann Messdaten von allen Objektteilen, die aus der Kugelmitte heraus sichtbar sind. Gibt es abgeschattete Bereiche, wird der Laserscanner umgesetzt und ein weiterer Scan angefertigt. Sind genügend Scans erstellt werden, werden die gewonnenen Daten in ein gemeinsames Koordinatensystem transformiert. Das Ergebnis ist eine vereinigte Punktewolke aus allen Einzelscans.

Die Auflösung kann dabei von einem Punkt pro Quadratzentimeter bis zu mehreren Punkten pro Quadratmillimeter eingestellt werden .
Die mit unserem Systemen erreichbare Genauigkeit liegen im Bereich von 0,3 mm bezogen auf 6 m.

Die vom 360 Grad Laserscanning gelieferten Ergebnisse sind mächtige Punktewolken mit großem Datenvolumen. Um diese für den Anwender nutzbar zu machen liefert 3Dpadelt nicht nur die Punktewolke, sondern fertige CAD Modelle. Diese erhalten alle vorab gemeinsam festgelegten Informationen, die von Interesse sind. Sie liegen im Format Ihrer CAD Software vor. Die Dateien sind auf das Wesentliche abstrahiert, konstruiert und strukturiert. Wir übergeben Ihnen schlanke Daten die Sie in Ihren Systemen schnell gut bearbeiten können. Damit liefern wir optimale CAD Modelle für genau Ihren Bedarf.

Lasertracker gestütztes Laserscanning

Bei diesem System werden 2 Systeme miteinander verbunden. Ein Laserscanning im Nahbereich und ein Lasertracker. Der Lasertracker erfasst in jedem Moment genau die Position vom Laserscanner. Die Vorteile der sehr guten Auflösung und Genauigkeit des Laserscannens behalten so Ihre Genauigkeiten über große Distanzen. Damit ist das 3D Scannen in einem Genauigkeitsbereich von 0,1 mm über Distanzen von bis zu 30 m möglich. Gerade für viele Anwendungen in Produktion und Maschinenbau bietet dieses System enormen Nutzen.
