3D Messsysteme

Unsere 3D Messsysteme im Überblick

Vom kleinsten Teil über alle Teilgrößen bis zum Schiff, oder zur Industrieanlage: optimales 3D Scannen durch das richtige Messsystem! Durch viele Jahre optische 3D Vermessung können wir den Scanprozess sehr effektiv gestalten. Hierzu verwenden wir...

  • Computertomographie
  • 3D Laserscanner
  • 3D Scanner: Weißlichtscanner
  • Computertomographie

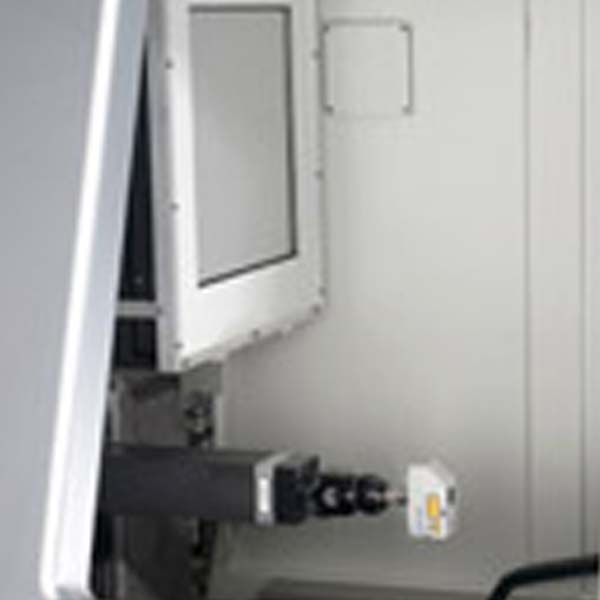

    3D Röntgenscannen durch Computertomographie

    Für die 3D Computertomographie wird das zu scannende Objekt zwischen Röntgenquelle und Detektor auf einem Drehteller fixiert. Durch Drehung des Objektes entstehen Aufnahmen unterschiedlicher Perspektiven. Davon wird eine Serie von Röntgenbildern erzeugt. Im Computer wird aus diesen Röntgenbildern anschließend der hochgenaue 3D Datensatz rekonstruiert. Das erzeugte 3D Modell besteht aus Volumenelementen. Der Grauwert eines Volumenelements ist charakteristisch für das Material an der entsprechenden Stelle. Durch die Variation des Abstandes von der Röntgenquelle zum Objekt können entsprechend der Strahlenoptik beeindruckende Vergrößerungen bei der Messung erzielt werden. Hierdurch ist es möglich, die Geometriedaten auch für Kleinstteile extrem genau zu erfassen.

    3D Laserscanner

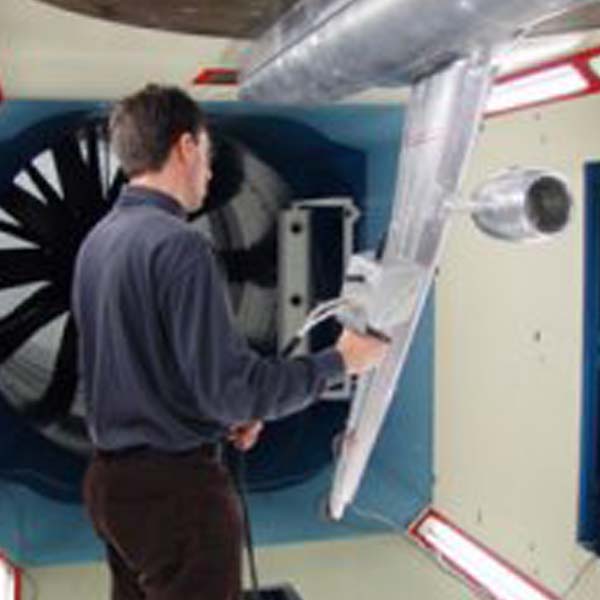

    Scanservice mit dem 3D Laserscanner T-Scan

    Beim handgeführten 3D Laserscanner wird ein Laserstrahl linienhaft ausgelenkt, der die Oberfläche des Messobjektes mit hoher Aufnahmefrequenz abscannt. Hierbei wird der Messabstand der Oberfläche zum Sensor errechnet. Die 3D-Objektkoordinaten werden aus den Abstandsdaten des Sensors und dessen Raumposition ermittelt. Ein optisches Trackingsystem detektiert die exakte Raumposition des Sensors. Durch die Bewegung des Scanners wird - ähnlich einer Pinselführung - intuitiv die Objektoberfläche vollständig erfasst. Die automatische Punkt-zu-Punkt Intensitätsregelung gewährleistet auch auf optisch variierenden Oberflächen eine hohe Messgenauigkeit. Die simultane Erkennung von Konturlinien während des Messvorganges wird durch die variable Punktedichte innerhalb der Scannlinien möglich. 3D Laserscannen Aufbau - 3D Scannen Das System ist transportabel und kann um jedes Objekt herum bewegt werden. Wir verwenden es für Messungen in unserem Labor ebenso wie für Vor-Ort Vermessungen beim Kunden.

    3D Scanner: Weißlichtscanner

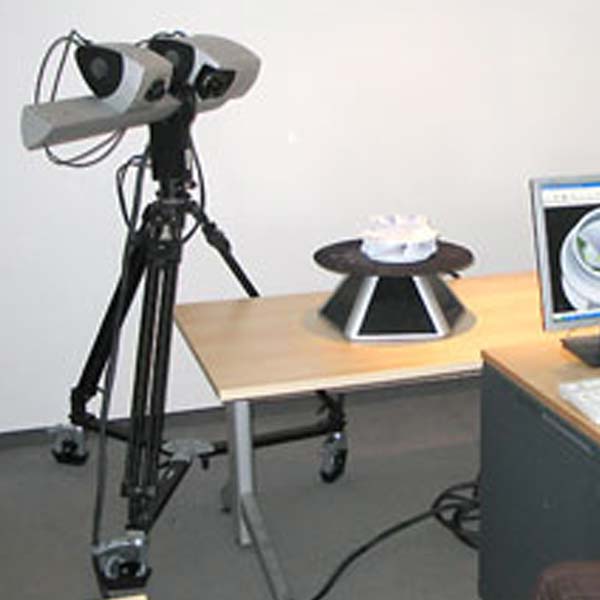

    3D Scanner auf der Basis der Streifenprojektion

    Die hohe Qualität unserer 3D-Digitalisierungen zeigen wir Ihnen jederzeit gern anhand Ihrer 3D-Scanaufgabe! Das System ist transportabel und kann um jedes Objekt herum bewegt werden. Wir verwenden es für Messungen in unserem Labor ebenso wie für Vor-Ort Vermessungen beim Kunden. Ihre Vorteile vom Scanservice mit 3D Streifenscannern auf einen Blick

  • höchste erreichbare Datenqualität für optische Digitalisierung bis zu 0,01 mm
  • sehr hohe Punktdichte, bis zu 11 Mio. Punkte pro Einzelmessung
  • höchste Genauigkeitsklasse von optischer Messtechnik im 3D Scannen
  • zuverlässige Dienstleistung in Produktionsumgebung
  • Messungen von 3D Padelt

    Wir bieten unsere Dienstleistung im 3D Messen in ganz Deutschland an. Wir Messen bei uns im Labor oder bei Ihnen vor Ort. Bei uns erhalten Sie hochgenaue und millimetergenaue Messungen.

    Unsere Messdienstleistung

    Wir bieten Messdienstleistung mit folgenden Systemen
    im Labor oder vor Ort an:

  • Steinbichler Comet VI und V
  • GOM ATOS Triple Scan
  • Messarm Typ FARO mit Laserscanner
  • Lasertracker Typ FARO
  • Photogrammetrie
  • Raumscanner
  • Angebot anfordern

    Prozessplanung/ Systemauswahl:

    Welche Messsysteme zum Einsatz kommen, entscheiden wir nach
    folgenden Kriterien:

  • Größe des Objektes
  • Oberflächenbeschaffenheit, Material
  • Genauigkeitsanspruch
  • Zugänglichkeit zum Messobjekt
  • Häufigkeit der Messaufgabe
  • konkrete Fragestellung
  • Senden Sie uns per MMS ein Bild des zu scannenden Objekts und wir können Ihnen sofort ein individuelles Angebot zukommen lassen.

    Jetzt Angebot anfordern

    Zum optimalen Vorgehen bei Ihrer Anwendung geben wir gern detailliert und kostenlos Auskunft.
