3D Vermessung für Werkzeuge, Produkte, Maschinen und Anlagen

Wir bieten optische 3D Vermessung mit einer Spitzengenauigkeit bis zu 0,001 mm

3Dpadelt liefert Erstmusterprüfungen und die Erstellung von CAD Modellen für Bauteile.

Unsere optische 3D Vermessung startet ab 99 € netto pro Messauftrag, je nach Prüfumfang und Teilemenge. Dafür führen wir genaue und vollflächige 3D Vermessungen mittels modernster 3D Scantechnik aus.

Unsere 3D Scanner erfüllen die höchsten Anforderungen  an industrielle optische Messtechnik, die gegenwärtig überhaupt machbar sind.

Wir sind Ihr zuverlässiger, genauer und deutscher Servicepartner mit deutscher Messtechnik. Die Genauigkeit unserer 3D Vermessung erreicht bis zu 0,001 mm.



Spitzen­genauigkeiten	bis zu 0,001 mm für Kleinststeile 0,01 mm für mittelgroße Teile 0,05 mm bis 2m Größe 0,2 mm bei 10 m
Minimale Kosten	ab 99 Euro netto pro Auftrag
Angebot	in 15 min
24 h Service	Wir haben für jede Bauteilgröße die beste industrielle Messtechnik für Objekte mit einer Größe von 2 mm bis 500 m
Standorte	8 x in Deutschland und mobil
Erfahrung	24 Jahre Messdienstleister
Kunden	4.000 Kunden
Projekte	50.000 bearbeitete Projekte

.



Ihre Ansprechpartner für mobile optische 3D Vermessung

Aaron Padelt und Steffen Padelt
über 25 Jahre Erfahrung in der 3D Vermessung
mit der modernsten industriellen Messtechnik von heute

Tel: 03341-31 28 93
info@3dpadelt.com

Lückenlose 3D Vermessung mit hochgenauer industrieller optischer Messtechnik - in 5 Schritten zum Prüfbericht

3Dpadelt verwendet 3D Scanner von Zeiss sowie Messtechnik von Werth, Leica Aligona und vielen anderen namhaften Herstellern.

Damit erreichen wir nicht nur die höchstmöglichen Messgenauigkeiten sondern auch eine hervorragende Datenqualität

Schritt 1:
Die Messung

Die 3D Vermessung mit optischer Messtechnik ebenso die Computertomografie ist  vollflächig. Pro mm² Objektoberfläche werden bis zu mehrere tausend Messpunkte  gleichzeitig vermessen. Die Gesamtmessung besteht danach aus zig Millionen von Messpunkten.

Ausrichtungen und Merkmalsprüfungen sind damit wesentlich reproduzierbarer und sicherer als bei taktilen Messungen.

Schritt 2:
zeichnungsgerechte Ausrichtung der gemessenen Daten zum CAD Modell

Grundlage für die Ausrichtung der gemessenen Daten sind:

• die Prüfzeichnung mit der Vorgabe für die Teilausrichtung
• die CAD Daten vom Soll Teil
• die Punktewolke von der optischen Messung



Entsprechend der Zeichnungsvorgabe wird die Punktwolke zu den CAD Daten ausgerichtet.

Schritt 3:

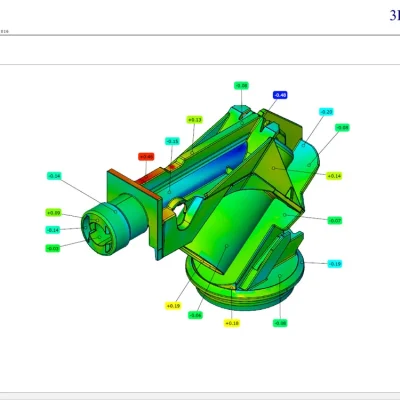

Erstellung von farbcodierten Abweichungsdarstellungen zur Teilebewertung

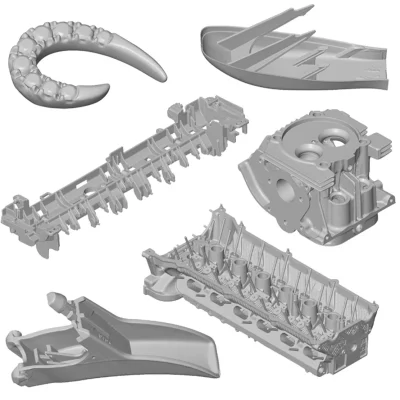

Aus der optisch gemessenen Punktewolke wird vom Messsystem ein Dreiecksnetz erzeugt, das die Oberfläche vom Teil beschreibt. Von der Software wird dann von jedem Dreieck der Abstand zum CAD Modell gemessen und für jedes Dreieck mit einer Farbe versehen.

Die Farben sind an der Skalierung am Rand zu erkennen. Sie werden so gewählt, das vor dem  CAD liegende Bereiche in unterschiedlichen rot Tönen und hinter den CAD Daten liegende  Bereiche in Blautönen dargestellt sind.

Die Bereiche der Farben sind jederzeit einstellbar. Im 3D Viewer können Sie dann alle Abweichungen für das Gesamtteil auf einen Blick  erkennen. Zusätzlich zu dieser  Auswertung können interessierende lokale Abweichungen anhand von Fähnchen markiert werden.

Schritt 4:
Prüfung von Merkmalen zur Form- und Lage

Die zu prüfenden Merkmale werden der Prüfzeichnung entnommen. Bestenfalls sind diese  schon mit Nummern versehen (gestempelt) ansonsten erledigen wir das für Sie.

Jedes Prüfmerkmal wird mit den entsprechenden Toleranzen versehen in eine Tabelle eingearbeitet. Danach erfolgt die Programmierung mit Zeiss oder Gom Inspect oder Polyworks. Diese Programmierung erfolgt einmalig.

Danach werden die Daten zu allen  gescannten Teilen in die Software geladen. Die Software ermittelt dann automatisch für jedes Teil die korrespondierenden Maße im Messdatensatz und erstellt das Messprotokoll.

Schritt 5:
Ausgabe Prüfprotokoll

Als Prüfprotokoll erhalten Sie bei jedem Projekt

• das komplette Messprojekt wahlweise als Zeiss / Gom Inspect Datei oder als Polyworks Datei in 3D einschl. kostenlosem 3D Messviewer
• eine pdf Dokumentation in der jedes einzelne Prüfmerkmal dokumentiert ist
• und eine Tabelle mit den geprüften Form und Lagemerkmalen



---

3D Vermessung mit T-scan hawk II

Für unseren mobilen Außendienst setzen wir u.a. auch gern den T-scan hawk II aus dem Hause Zeiss ein. Bei diesem System nutzen wir die Vorteile hochgenauer Messtechnik der Firma Zeiss in Verbindung mit der weit verbreiteten und beliebten GOM Software. Dadurch sind wir hochgradig mobil, flexibel und genau.

Bei der Genauigkeit erreichen wir in Verbindung mit der Fotogrammetrie Werte von bis zu 0,05 mm bezogen auf Teilegrößen von 3 m.

Unsere Kunden kommen aus allen Bereichen der Industrie. Aber auch Handwerker,
Oldtimerfans und viele andere nutzen unseren Service mit dem T-Scan hawk II.
Das System ist zwar etwas investitionsintensiv, aber es ist eben auch sehr genau und schnell.

Es gilt der alte Spruch: „Warum eine Kuh kaufen, wenn man nur ein paar Gläser Milch trinken will.“ Weil aber unsere Messsysteme praktisch jeden Tag im Einsatz sind, ist der Stundensatz für unseren Service sehr günstig.

Rufen Sie uns an, und wir erledigen auch Ihren Job schnell, zuverlässig und preisgünstig. Ein paar typische Beispiele für die Anwendung sagen mehr als lange Theorien. Darum stellen wir hier nach und nach Beispiele der Anwendung vom Tscan hawk II vor:

Beispiel 1: Vermessung eines Fahrzeugunterbodens

Wenn es darum geht, schwerer zugängliche Bereiche mit einer größeren Fläche zu vermessen entscheiden wir uns öfter für die Verwendung des T-scan hawk II

Steht man unter einem Fahrzeug, so ist man in der Höhe begrenzt. Das funktioniert zwar auch mit dem Messarm, aber mit dem T-scan hawk II geht es in diesem Fall besser. Und da wir jede Aufgabe auf die bestmögliche Weise lösen, machen wir die  Unterbodenvermessung bei größer flächigen Bereichen mit dem T-scan hawk.

Beispiel 2: Vermessung eines Motorraumes

Bei der 3D Vermessung von Motorräumen kommt ein anderer Vorteil vom mit T Scan hawk II voll zum Tragen: Gegenüber dem Laserscanner vom Messarm haben wir damit eine viel größere Scantiefe. D.h. wir vermessen tiefer in das Objekt rein, ohne dieses demontieren zu müssen.

Der Vorteil nutzt uns auch bei der 3D Vermessung komplexer Maschinen im zusammengebauten Zustand. In einer enormen Geschwindigkeit erreichen wir mehrere Ebenen aus unterschiedlichsten Perspektiven. Damit haben wir eine hervorragende Datengrundlage für unser anschließendes reverse-engineering.

---

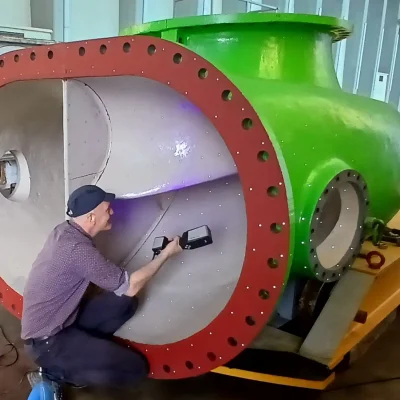

3D Vermessung mit Projektionsscannern von Zeiss und GOM

Seit über 25 Jahren ist 3Dpadelt führender Dienstleister für optische 3D Vermessung mit Streifenlichtprojektionsscannern. Wir haben ständig den Markt im Auge und investieren regelmäßig in die modernsten Systeme der hochgenauen industriellen optischen Messtechnik.

Für die 3D Vermessung von Objekten der Größe von ca. 0,5 cm bis hin zu mehreren Metern verwenden wir u.a. mit Projektionsscannern aus dem Hause Zeiss und zwar Systeme der Arten GOM ATOS und COMET 6. Diese Systeme gehören zur Standartausstattung unserer Niederlassungen.

Wir verfügen über spezielle optische Messgeräte zur small-Objekt Vermessung ebenso wie füber solche für die Erfassung von großen Objekten. Wir setzen aktuell blue light scanning Systeme mit Kameras mit 12 Mega Pixel Auflösung sowie solche mit 16 Mega Pixel Auflösung ein.

Demensprechend vermessen wir von einer Objektoberfläche viele Millionen Messpunkte hochgenau in einem Schritt. Ein solche Messung dauert nur wenige Sekunden.

Mit einem solchen 3D Scan kann ein Objekt aber nur von einer Seite vermessen werden. Es werden genau die Bereiche vermessen, die gleichzeitig vom Projektionssystem und von der Kamera stereoskopisch erfasst werden.

>>> 3D Vermessung mit Blue light scanning von Zeiss

Die Gesamtvermessung eines Objektes erfolgt durch die Gesamtheit einer sehr großen Zahl von Einzelscans. Wir verwenden eine Vielzahl unterschiedlicher Messsysteme für unterschiedliche Objektgrößen. Dadurch garantieren wir für jedes Objekt die optimale Auflösung zu Erfassung sämtlicher Details.

Wir verwenden blue light scanning Messysteme mit folgenden Messfeldern:
20 mm; 30 mm, 60 mm, 80 mm, 100 mm, 150 mm, 250 mm, 400 mm, 700 mm, 1000 mm und 1200 mm.

---

3D Vermessung mit Lasertracker

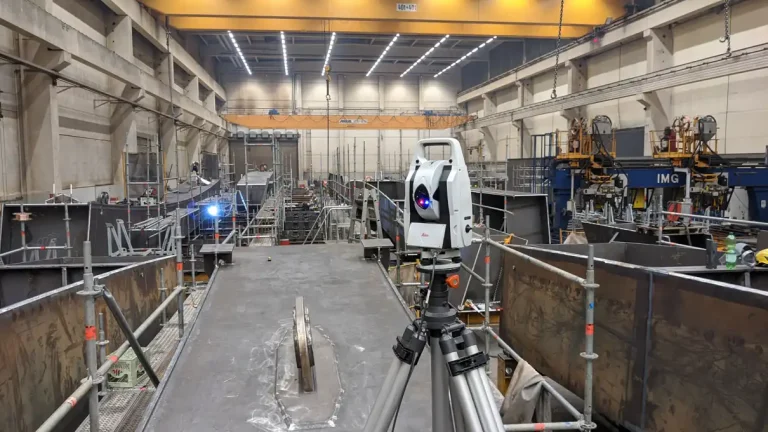

Wenn es um die genaue Vermessung sehr großer Objekte geht, sind Lasertracker die Messgeräte der Wahl. Bei 3Dpadelt können wir Objekte mit einer Größe von bis zu 160 m in nur einer Aufstellung des Messgerätes auf wenige 0,1 mm genau vermessen. Gekoppelt mit dem absolut Handscanner macht das immer da Sinn, wo Bezüge über große Distanzen genau stimmen müssen.

Fest präsent in 8 Städten Deutschlands sind die Spezialisten von 3Dpadelt immer in nur wenigen Stunden bei Ihnen zum Messen vor Ort.

Sie wollen eine große Maschine einrichten? Sie wollen schnell Ihre Roboteranlage zum Laufen bringen und alle Bezüge zueinander justieren?

Dann brauchen Sie nicht nur einen erstklassigen Lasertracker wie unsere Leica AT Systeme, sondern Anwender, die die richtigen Schrauben in der richtigen Reihenfolge drehen.
Die haben wir für Sie.

Wir richten Ihre Werkzeuge, Lehren, Roboter, Roboterstraßen und Maschinen für Sie aus. Das geht bei uns so sicher, wie routiniertes Autofahren. Sie sparen enorm Zeit und erhalten die beste mögliche Arbeit. Auch wenn es um die Qualitätskontrolle bei größeren Teilen geht, sind wir mit unseren Lasertrackern schnell und ganz genau bei der Sache.

Wir kommen mit dem Lasertracker zur 3D Vermessung zu Ihnen. Lasertracker sind absolut die genauesten Koordinatenmessgeräte um sehr große Objekte zu vermessen. Hiermit werden über viele Meter Entfernung Genauigkeiten im Bereich von wenigen hundertstel Millimeter (15µm+6µm/m) erreicht. 3Dpadelt verwendet Lasertracker von Leica.

Damit erreichen wir besonders gute Resultate bei der 3D Vermessung. Von einem Gerätestandpunkt aus können wir damit in einem Kugelvolumen mit einem Radius von 80 m 3D vermessen.

Unsere Messtechniker sind mit den Lasertrackern ständig unterwegs. Sie treffen uns:

• in Fabriken
• bei der 3D Vermessung von Anlagen und Maschinen
• Aufbau kompletter Produktionsanlagen
• Ausrichtung von Werkzeugen und Lehren
• Ausrichtung oder Prüfung von Schweißbaugruppen
• Einrichtung großer Baugruppen
• Ausrichtung von Flugzeugteilen zueinander



Zusammen mit dem AT 960 setzen wir auch den Leica LAS zum 3D Scannen von kleineren Teilen und den Leica LAS-KL für vollständige 3D Vermessungen ein. Beispiele aus unserem Alltag bei der 3D Vermessung mit Lasertrackern sind:

3D Vermessung von Krananlage mit dem Lasertracker
3D Vermessung von Werkzeugmaschinen mit dem Lasertracker
3D Vermessung einer Lok mit Lasertracker AT 403

Weitere Informationen zum Lasertracker finden Sie >>> hier <<<

Leica Lasertracker AT403

• mobiles Koordinatenmesssystem
• Messvolumen: innerhalb Kugel mit Radius 40 m
• Messunschärfe: 15µm + 6 µm/m
• Umgebungstemperatur beim Messen: zwischen -15 und + 45 °C
• dazu bei 3Dpadelt verfügbar: B-Probe
• Messprogramm: Polyworks



Leica Lasertracker AT960

• mobiles Koordinatenmesssystem
• Messvolumen: innerhalb Kugel mit Radius 80 m
• Messunschärfe: 15µm + 6 µm/m
• Umgebungstemperatur beim Messen: zwischen -15 und + 45 °C
• dazu bei 3Dpadelt verfügbar: 3D Scanner Leica LAS, 3D Scanner Leica LAX-XL und T-probe
• Messprogramm: Polyworks



Beispiel 1: 3D Vermessung von Krananlage mit dem Lasertracker

>>> 3D Vermessung einer Krananlage mit Lasertracker

Die Ausrichtung großer Anlagen auf Parallelität und die Anpassung von Lasersitzen sind typische Aufgaben für die 3D Vermessung mit dem Lasertracker. 3Dpadelt unterstützt Sie weltweit auch unter schwierigen Bedingungen.

Unsere Mitarbeiter haben umfangreiche Erfahrungen mit dem Einrichten und Ausrichten von großen Anlagen. Wir wissen nicht nur, wie wir messen müssen, sondern auch an den richtigen Stellschrauben zu drehen.

Das garantiert Ihnen nicht nur einen schnellen Service bei der hochgenauen 3D Vermessung, sondern auch eine sehr schnelle Erledigung Ihrer Ausrichteaufgabe oder Ihrer Anlageninstallation.

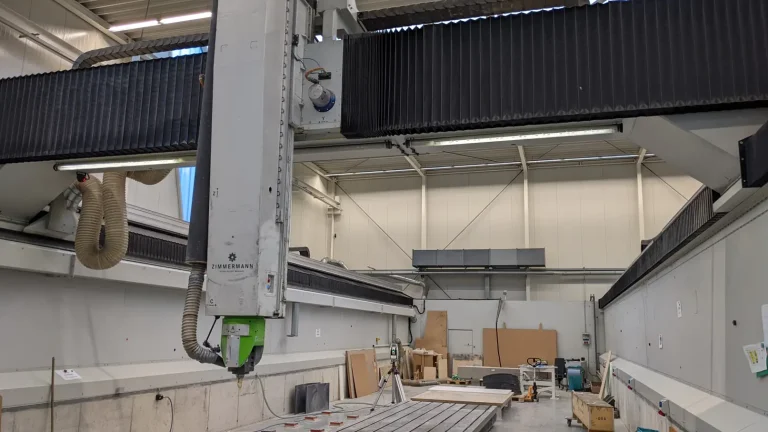

Beispiel 2: 3D Vermessung von Werkzeugmaschinen mit dem Lasertracker

>>> 3D Vermessung einer CNC Fräse mit Leica Lasertracker

Für die Ausrichtung und Prüfung großer CNC gesteuerter Werkzeugmaschinen ist der Lasertracker das ideale Messystem. 3Dpadelt unterstützt Unternehmen beim Umzug und Neuaufbau von CNC Maschinen.

Wir vermessen die Maschinen im Ist-Zustand und richten Maschinen nach dem Neuaufbau wieder neu aus. Darin haben unsere Messtechniker große Erfahrungen.

Weitere Anwendungen liegen im Training von Steuerungen für reale Positionen. Dabei werden eine Vielzahl von Positionen von Mehrachssystemen angesteuert und vermessen.

Die Ergebnisse dieser 3D Vermessung werden genutzt, um in den Steuerungen die realen Positionen zu hinterlegen und damit die Steuerungen anzupassen. So können durch kleine Maßnahmen große Verbesserungen in der Genauigkeit Ihrer CNC Fertigung erreicht werden.

Wir unterstützen dabei sowohl die Maschinenhersteller beim Neuaufbau von Maschinen, als auch Benutzer, die Ihre Maschinen rekalibrieren möchten. Bei vielen Projekten unterstützen wir schon Retrofittings.

Unser Service umfasst dabei nicht nur die reine 3D Vermessung sondern darüber hinaus auch Aufbau- und Justageleistungen sowie Anpassungen der Steuerung.



Beispiel 3: 3D Vermessung einer Lok mit Lasertracker AT 403

>>> 3D Vermessung einer Lok mit Lasertracker AT 403

Bei diesem Einsatz wurden wir von einem Heimatverein gerufen. Es ging darum, die Restaurierung einer alten Lokomotive zu unterstützen. Hierbei wurden die Achslagen und die Mittelachse im Gehäuse gesucht.

Mit dem Lasertracker AT 403 war diese Messung hochgenau und in kurzer Zeit vor Ort ausgeführt.

---

Lohnmessung mit dem Messarm: Faroarm mit Laserline Probe

Ein Messarm ist ein flexibles und genaues Messinstrument, wenn es darum geht  Messpunkte manuell anzutasten und um Ecken herum zu messen. Er ist schnell aufgebaut und gut zu transportieren. Darum kommen wir mit diesem 3D Messgerät gerne zur Lohnmessung zu Ihnen.

Der Einsatz vom Faro Arm ist auch immer dann wirtschaftlich, wenn bestimmte Form und Lagetoleranzen über einen mittleren Abstand geprüft werden können. Kleinere Bereiche können mit der damit gekoppelten Laserline Probe sogar 3D gescannt werden. Für größere und genauere 3D Scanaufgaben verwenden wir allerdings spezialisierte andere 3D Scanner (siehe unten)

Bei der 3D Vermessung von Schweißbaugruppen und dem Einrichten von Roboteranlagen gibt es eine Reihe von Anwendungsfällen, bei denen der Faroarm das absolut optimale Arbeiten ermöglicht. Auch Messungen von Rahmen, Gussteilen, Blechteilen lassen sich mit dem Messarm gut erledigen.

3Dpadelt bietet Lohnvermessungen mit dem Faroarm und Laserline Probe in ganz Deutschland an.

Darüber hinaus unterstützen unsere Messtechniker und Ingenieure Maschinen und Anlagenbauer mit Messarmeinsätzen in der gesamten friedlichen Welt.



Anwendungsbeispiel 1
3D Vermessung eines Fahrwerkes mit dem Faro Arm

>>> 3D Vermessung eines Fahrwerkes mit dem Faro Arm



Anwendungsbeispiel 2:
3D Vermessung von Schweißbaugruppen mit dem Messarm

>>> 3D Vermessung einer Schweißbaugruppe mit dem Faro Arm

Weitere Informationen zum Messarm und übergebenen Messergebnissen finden Sie >>> hier

• 3D Vermessung von Metallteilen mit dem Messarm
• Ausrichtung von Vorrichtungen mit dem Messarm
• Einrichten von Robotern mit dem Messarm

---

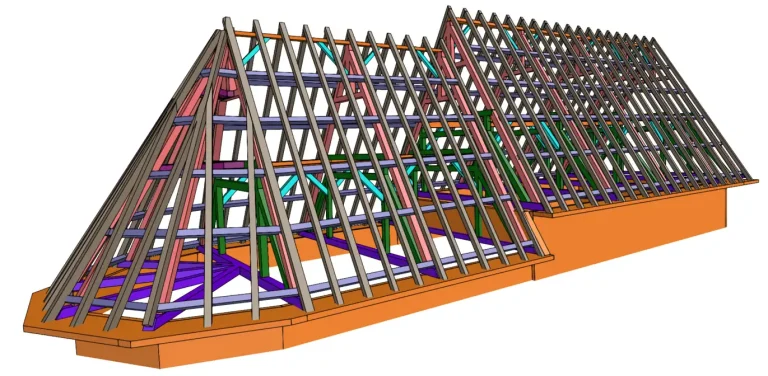

3D Vermessung mit der Totalstation (Tachymeter)

Bei der Vermessung von großen Bauwerken setzen wir auch diverse Tachymeter von Leica ein. Diese Systeme ermöglichen ein schnelles Messen über große Distanzen mit einer Millimeter Genauigkeit.

Die Tachymeter sind so für viele Messaufgaben ausreichend genau. Die Totalstationen sind wesentlich robuster für den Einsatz in verschmutzten Umgebungen und daher hilfreich überall da, wo Staub in der Luft ist.

Ein Beispiel für einen Einsatz ist z.B. die Vermessung einer Brücke.

>>> 3D Vermessung mit Totalstation Tachymeter

---

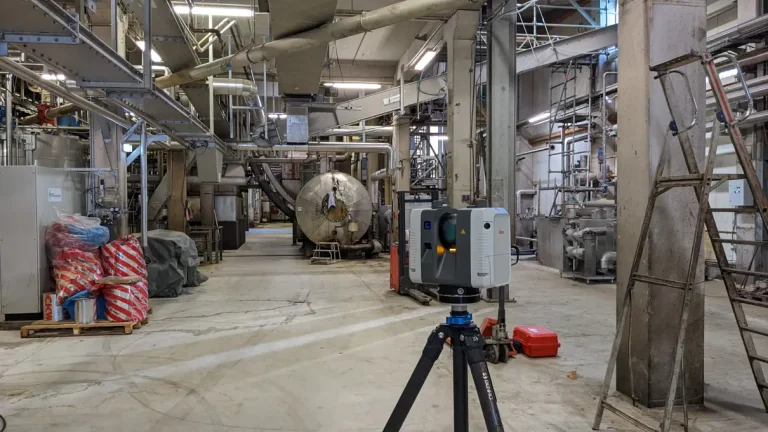

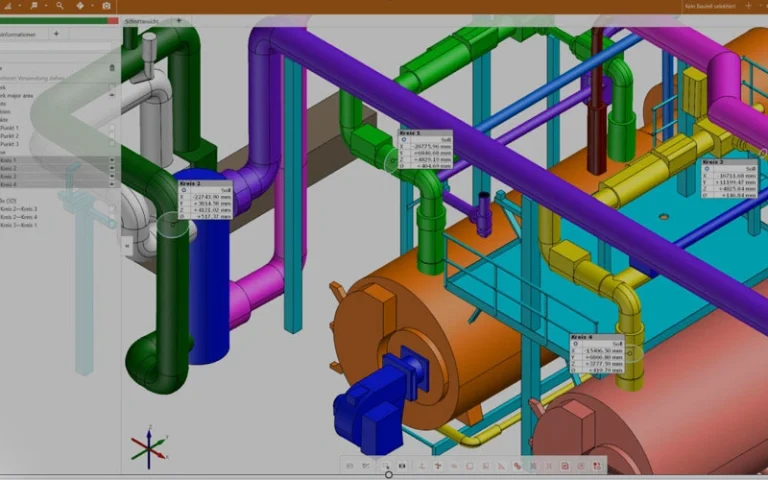

3D Vermessung mit dem 360° Laserscanner

Zur Vermessung im Bau, Stahl-, Holz- Rohrleitugs- und Anlagbenbau ist der 360 Grad Laserscanner sehr gut geeignet. Genauigkeiten im Bereich weniger mm über viele zig m Entfernung sind bei diesen Anwendungen oft vollkommen ausreichend.

Bild: 360 Grad Laserscanner beim vermessen von Rohleitungen

In Wenigen Minuten wird eine Szene rundum vermessen. Überall da, wo der Laserstrahl hin kommt, gibt es einen Messpunkt. Abgeschattete Bereiche werden von einem anderen Standort aus vermessen. So lassen sich komplexe Bauten schnell und sicher vermessen.

Weitere Informationen zum Vermessen mit Laserscannern finden Sie hier:
ap-laserscanning.de

---

3D Laservermessung

Die 3D Laservermessung ist besonders für große Objekte die genaueste Methode der Geometriemessung.

Wir bieten folgende Arten der 3D Laservermessung an:

• 3D Laservermessung mit dem Lasertracker >>> hier
• 3D Laserscanning Vermessung mit 360° Laserscanner >>> hier
• 3D Laserscanner Vermessung mit Handscanner am Messarm oder beim Lasertracker >>> hier

---

Taktile 3D Vermessung

Was taktile 3D Vermessung ist, lesen Sie >>> hier

Welche Arten der 3DVermessung gibt es?

Neben einer Vielzahl manueller Messmittel werden heute die meisten 3D Vermessungen  computergestützt ausgeführt. Dabei haben sich folgende Messverfahren aufgrund Ihrer Effizienz und Genauigkeit bei der 3D Vermessung durchgesetzt:

• Taktile 3D Vermessung
• Optische 3D Vermessung mit einer Reihe von Unterarten
• Vermessung mittels Computertomographie
• Kombinationen der oben genannten Messmethoden in Multisensormaschinen



3Dpadelt bietet die Erledigung jeder 3D Messaufgabe mit der wirtschaftlichsten und gleichzeitig genauesten Technologie an.

Wie genau ist die optische 3D Vermessung ?

Die Genauigkeit der optischen 3D Vermessung wird im Wesentlichen durch folgenden Parameter definiert:

• Abbildungsqualität des optischen Systems
• Wellenlänge und Beugungseffekte
• Auflösung der Detektoren
• Erfahrungsreichtum des Messtechnikers im physikalischen Aufnahmeverfahren



Einige Zahlenbeispiele verdeutlichen das:

3Dpadelt setzt u.a. optische Messsysteme mit folgenden Genauigkeiten ein:

• bis zu 300 mm große Objekte bis zu 0,0001 mm
• Objektgrößen bis zu 300 bis 4000 mm l/40000 mm im Scanmodus und 0,03 mm im
  Einzelpunktmodus
• Objektgrößen bis zu 4000 bis 20000 mm 0,1 bis 0,2 mm im Scanmodus und im Antastmodus



Die gewünschte Genauigkeit der Messungen bestimmt deren Preis.

Wie funktioniert die 3D Vermessung mit dem Computertomografen?

Computertomografie (im Folgenden CT) nutzt Röntgenstrahlung zur 3D Vermessung. Dafür wird das Messobjekt auf einen Drehteller zwischen Röntgenröhre und einen Flächen- oder Liniendetektor gestellt.

Der Abstand des Messobjektes zur punktförmigen Strahlenquelle und zum Detektor bestimmt gemäß dem Strahlensatz die Vergrößerung bzw. Auflösung des einzelnen Röntgenbildes.

Für ein Computertomogramm wird eine sehr große Vielzahl von Röntgenbildern im Laufe einer Umdrehung aufgenommen. Z.B. 1080 Bilder. Die Feinheit der Winkelpositionen hat maßgeblichen Einfluss auf die Qualität der Messdaten. Aus der Gesamtheit der Röntgenbilder errechnet ein Computer ein 3D Modell als Volumenpixelmodell. Aus diesem Voxel Modell wird ein STL Modell (das ist ein Oberflächenmodell) von allen Begrenzungsflächen des Objektes erzeugt.

Die CT misst ein Objekt sehr genau und sehr vollständig. Auch alle inneren Oberflächen werden durch das CT erfasst. 3Dpadelt erreicht mittels CT Auflösungen in den Messdaten bis unter 1 µm.

3Dpadelt kann sowohl Kleinteile mit einer Größe von wenigen mm als auch Teile mit einer Größe von bis zu 1200 mm (je nach Materialart) mittels CT geometrisch vermessen.

Für Kleinteile verwenden wir Computertomografen mit Microfokus Röhren. Für grosse Objekte setzten wir starke Röntgenröhren und Linearbeschleuniger ein.

Mehr zu Computertomografie in bei der 3D Vermessung >>> lesen Sie hier.

Was sind die Vorteile der 3D Vermessung mittels Computertomografie?

Viele Objekte lassen sich durch Computertomografie vollautomatisch und vollständig 3D vermessen. Zerstörungsfrei erhalten wir im CT Informationen über alle verdeckten inneren Geometrien. Dazu gehören auch Fehlstellen, die Position von z.B. Drähten und Fasern im Kunststoff und vieles mehr.

3Dpadelt liefert CT Daten für alle Objekte, wo das technisch überhaupt möglich ist.

Für kleine Teile nutzen wir CT mit einer Microofocus Röhre und für große Objekte Linearbeschleuniger. Die Kosten für ein Computertomogramm hängen für jedes Objekt von der Größe und dem Material sowie dem Füllgrad ab. Für kleine Teile bietet 3Dpadelt eine Vermessung schon ab 140 Euro netto pro Teil an.

Was sind die Grenzen der 3D Vermessung mittels Computertomografie ?

Große Teile aus Stoffen mit hoher Dichte lassen sich nur mit eingeschränkter Genauigkeit per Computertomografie vermessen.

Je höher die Ordnungszahl des Stoffes aus dem ein Objekt besteht, umso höher muss die Strahlungsenergie sein, damit ein Objekt geröntgt werden kann. Gleichzeitig erhöht sich die notwendige Bestrahlungsdauer für jede Einzelaufnahme, da die durchdringende Strahlung oft nur eine geringe Restintensität hat. Röntgenquellen mit einer hohen Leistung liefern Brennflecken eines größeren Durchmessers als solche geringer Strahlenenergie. Das verringert die Auflösung der Computertomogramme für große Bauteile.

Als Konsequenz setzt 3Dpadelt unterschiedliche Systeme zur optimalen an Ihr Objekt angepassten 3D Vermessung ein. Wir entscheiden uns individuell für ein  Computertomogramm, für eine optische Vermessung mit einem Messystem oder für eine Kombination der unterschiedlichen Verfahren.

3Dpadelt hat für Ihre Messaufgabe die richtige Technik und die optimale Strategie!

Welche Messungen können bei mir im Hause durch den mobilen Service erledigt werden?

Für die mobile 3D Vermessung stehen bei 3Dpadelt folgende Messsysteme zur Verfügung:

• Lasertracker
• Laserscanner
• Streifenscanner
• Messarm



Zusätzlich dazu haben wir im Labor:

• Messmikroskope
• diverse stationäre optische und taktile Messmaschinen
• und Computertomografen



Wir empfehlen Ihnen unseren mobilen Messservice in folgenden Fällen zu bestellen wenn Ihre Teile groß und schwer sind und darum der Versand unmöglich oder teurer als 400 Euro ist...

• wenn die Teile das Haus nicht verlassen sollen, z.B. weil sie gebraucht werden
• wenn die Objekte so wertvoll sind, dass ein Transport ein belastendes Risiko darstellt
• wenn Sie die Messergebnisse inline brauchen, z.B. um sofort Ihre Spritzparameter oder Produktionsparameter anzupassen und dann gleich wieder zu messen



...dann erledigen wir die 3D Vermessung bei Ihnen vor Ort.

Wir vermessen Ihre großen, schweren und immobilen Teile mit einer hohen  Messgenauigkeit. Das geht unkompliziert, schnell und versiert. Wir sind für Sie da, wann immer Sie das wünschen!

Wann muss ich Teile zur 3D Vermessung einschicken?

Große Messmaschinen und Computertomografen sind sehr genau, aber auch stationär fest gebunden. Sie müssen aufwendig aufgebaut und kalibriert werden und eignen sich daher nur zum Betrieb im Messraum. Daher müssen Teile zum CT und Teile zur taktilen Vermessung grundsätzlich eingeschickt werden.

Temperaturänderungen bewirken Dimensionsänderungen. Sofern Sie genaue Messdaten brauchen, sollten die Messungen in klimatisierten Messräumen erfolgen. Wenn Sie  konstante Normtemperaturen in Ihren Räumen nicht sicherstellen können, schicken Sie uns die Teile bitte zu.

Bei 3Dpadelt werden Ihre Teile dann im normtemperierten Messraum vermessen.

Welches Verfahren ist das richtige für Ihre 3D Vermessung?

An dieser Stelle jetzt einmal nicht „das kommt darauf an“ sondern eine praktische Antwort für Sie:

Sie brauchen eine wirtschaftliche Lösung Ihrer Prüfaufgabe so genau wie nötig, um einwandfreie Messergebnisse zu erhalten.

Bohrungen, Passungen und bearbeitete Teile vermisst man am genauesten mit der Messmaschine, wenn es denn geht.

Bei flächigen und komplexen Prüfmerkmalen ist eine vollflächige optische 3D Vermessung oft unschlagbar in der Aussagekraft. Bei Vermessungen großer Teile vor Ort ist der Lasertracker das Mittel der Wahl.

Oft hilft eine Kombination von 2 oder 3 Messverfahren jede komplexe Messaufgabe zu lösen.

Ihnen ist etwas unbeantwortet geblieben oder Sie haben ein spezielles Objekt, für das Sie fachkundige Beratung wünschen? Zögern Sie nicht, uns telefonisch zu kontaktieren. Wir freuen uns, Ihnen behilflich zu sein – direkt, schnell, mit großer Expertise.

Alles was an dieser Stelle noch unklar ist muss schon sehr speziell sein. Solche Fragen, beantworten wir gern für Sie persönlich. Hierzu erfahren Sie in 5 min Telefonat mehr, als wenn Sie sich hier durch lange Texte durcharbeiten.

Also Rufen Sie 3Dpadelt einfach an, ich helfe Ihnen schnell mit dem richtigen Tip.

Mit welcher Software werden die Daten bei 3Dpadelt ausgewertet ?

Ein Messpunkt ist ein Punkt und durch die Koordinaten X; Y und Z definiert. Die  Koordinaten können als ASCII oder binär abgespeichert werden, mit Komma, Semikolon, als Text, Excel oder codiert.

Grundsätzlich lassen sich alle Messergebnisse in alle notwenigen Formate übersetzen.
Einfacher ist es natürlich universelle Austauschformate zu nutzen. Wegen des deutlich höheren Komforts erfreuen sich Universalprogramme wie GOM Inspect, Polyworks oder Volume Graphics höherer Beliebtheit als manche Messmaschinensoftware der Hersteller.

Grundsätzlich verfügt jedes computergestützte Messsystem über eine eigene vom Hersteller bereitgestellte Auswertesoftware. Diese Software wird mitsamt  Wartungsverträgen zum Messsystem mitverkauft. Die Transformation in ein anderes Programm ist aber oft mühsam.

Wir bei 3Dpadelt haben Spezialisten, die in der Anwendung vieler Messsystem-Softwares sehr geübt sind.

Als Servicepartner bietet 3dpadelt Ihnen auch die Lohnprogrammierung Ihrer Messtechnik an, sollte bei Ihnen einmal ein Mangel an Programmierkapazität  auftreten.

Wir liefern unsere Messdaten im GOM Inspect, Polyworks und Volume Graphics Format und bieten in diesen Lösungen Lohnprogrammierung an. Dies bieten wir ebenso für Messmaschinen in Calypso, Werth, Quartos und Quindos.

Wieviel kostet eine 3D Vermessung ?

Die 3D Vermessung durch einen vollflächigen Datenvergleich zum CAD ist am einfachsten zu kalkulieren. Genügt eine einfache best fit Ausrichtung von den gemessenen Daten zum CAD Modell, so kann man schon für 99 Euro netto sehr aussagestarke Protokolle  bekommen. Sind die Teile komplizierter, muss für die Gesamtmessung eine größere Zahl von Einzelmessungen durchgeführt werden. Das erhöht den Aufwand.

Ist die Einhaltung konkreter Form und Lagetoleranzen zu prüfen, muss jedes Prüfmerkmal zunächst programmiert, dann vermessen und dann protokolliert werden.

Das kostet Zeit. Die Programmierzeit ist von der Güte der Zeichnung und der Art der Prüfmerkmale abhängig und kann nicht pauschal angegeben werden. Sich wiederholende Prüfmerkmale können z.B. in Programmierschleifen sehr viel schneller angelegt werden als komplexe einzelne Bezugsmaße.

Einen wichtigen Einfluss auf die Kosten der 3D Vermessung haben weiterhin:

• die Anzahl der Aufspannungen des Prüfkörpers für die Vermessung und die Anzahl der notwenigen Einzelscans beim optischen Vermessen bzw. die Anzahl der Tasterwechsel bei der taktilen Vermessung
• bei der Computertomographie die Materialart und die Größe des Objektes, da diese die Dauer der Röntgendurchleuchtung bestimmen



Den Aufwand kann man erst nach Sichtung der Prüfzeichnung feststellen.

Wesentlich erleichtert wird die Aufwandsabschätzung, wenn nicht nur eine Prüfzeichnung, sondern bereits eine Excel Tabelle zu auf der Zeichnung gestempelten Prüfmerkmalen vorliegt. Diese Exceltabelle sollte für jedes Prüfmerkmal die einzuhaltenden Toleranzen enthalten.

Gern erstellen wir für Sie schnell und unkompliziert Ihr persönliches Angebot zur 3D Vermessung.

Wie kann ich die Kosten der 3D Vermessung senken?

Trick 1:
Lassen Sie nur diejenigen Merkmale prüfen, die unbedingt für die weiteren Produktionsschritte oder die Funktion Ihres Teiles notwendig sind.

Viele Fertigungszeichnungen enthalten eine sehr große Vielzahl von Maßen. Der einzelne Konstrukteur hat dabei oft Zusammenhänge oder die Fertigung im Hinterkopf. Dabei wird oft nicht jedes Maß einzeln mit Toleranzen versehen. Viele Maße könnten auch einfach aus den CAD Daten entnommen werden. Deren Vermerk auf der Zeichnung soll dem Werker erleichtern, das richtige Werkzeug für die Bearbeitungsschritte zu wählen.

Aber bei der 3D Vermessung kostet jede einzelne Maßprüfung Geld. Das kann unter Umständen mehr sein, als die eigentliche Produktion kostet.

Nach Vorliegen des Prüfprotokolls wird dann häufig festgestellt, dass eine Reihe von Maßen gar nicht wichtig ist. Darum lassen Sie alle unwichtigen Maße weg. Sie senken die Kosten der 3D Vermessung am stärksten wenn Wie Sie bei Ihrer Anfrage genau die Maße auf der Prüfzeichnung markieren, die unbedingt im Prüfprotokoll enthalten sein müssen.

Senken Sie bereits die Kosten für das Angebot für die 3D Vermessung indem Sie Ihre Anfrage gut vorbereiten.

Eine nicht gestempelte Prüfzeichnung für ein Angebot zu sichten kostet auch den erfahrenen Messtechniker Zeit. Diese Zeit wird in die Angebote mit herein gerechnet.

Trick 2:
Fügen Sie schon der Anfrage eine gestempelte Prüfzeichnung bei !

So reduzieren Sie die Kosten Ihrer 3D Vermessung am stärksten. Sie erhalten mehr und bessere Angebote für Ihre 3D Vermessung. Sie reduzieren so den Preis der 3D Vermessung am stärksten.

Sie erhalten wesentlich günstigere Angebote, wenn Sie eine gestempelte Zeichnung und eine Excel Tabelle mit Nummer Prüfmerkmal und zu prüfenden Toleranzen vorlegen. Liegt eine solche nicht vor, wird die Vermessung automatisch pro Prüfmerkmal um ca. 3 Euro netto teurer.

Trick 3:
So senken Sie den Preis für die 3D Vermessung vorher: Schauen Sie genau hin, was zu prüfen Sinn macht!

Verrundungsradien an Außenecken werden oft nur zur Werkzeugwahl definiert. Hier besteht die eigentliche Frage darin, ist das Teil scharfkantig oder entgratet.
Verrundungsradien an Innenecken sind in Zeichnungen nur eine Hilfe für die Werkzeugauswahl.

Der eigentliche Radius ist dabei völlig uninteressant und höchstens ein Thema für eine Rechtsabteilung. Auf einem solchen Niveau lässt sich aber keine dauerhafte Kunden-, Lieferantenbeziehung aufrechterhalten. Darum fragen Sie gleich nach,
welche Radien z.B. kleiner R2 wirklich gemessen werden sollen.

Markieren Sie nur die Radien, zu denen Sie wirklich eine 3D Vermessung brauchen. Wir können jedes sinnvolle Maß prüfen. Je kleiner das Maß und je öfter es geprüft werden muss umso teurer wird die 3D Vermessung.

Senken Sie die Kosten für Ihre 3D Vermessung, indem Sie alles unnötige von „Vorneherein aus der Anfrage weg lassen.

Welche Objekte müssen zur optischen 3D Vermessung speziell präpariert werden?

Objekte, bei denen Licht durch die Oberfläche hindurch dringt, müssen für die optische Vermessung vorbehandelt werden. Das betrifft komplett durchsichtige Objekte sowie Objekte mit einer Oberflächenlackierung.

Objekte die aus einem eigentlich durchsichtigen Material bestehen, dass nur durch die Zugabe von Pigmenten eingefärbt ist sollten ebenfalls vorbehandelt werden.

Auch bei hochgradig spiegelnden Objekten sowie bei Materialien, die das Licht extrem absorbieren kann eine Vorbehandlung die Genauigkeit der optischen 3D Vermessung deutlich erhöhen.

Viele solcher Objekte können bei 3Dpadelt aber auch nichtoptisch 3D gescannt werden. Dann ist keine Oberflächenbehandlung notwendig.

Wie erfolgt eine evt. Vorbehandlung von Objekten für die 3D Vermessung durch 3D Scannen?

Für das 3D Scannen wird Licht genutzt, das diffus von der Objektoberfläche zurückgeworfen wird. Müssen Objekte dafür präpariert werden, so wird eine extrem dünne weiße Pigmentschicht auf das Objekt aufgetragen.

Hierfür werden spezielle Sprühsysteme wie z.B. Airbrushtechniken verwendet. Je nach Objektart kann das eine abwischbare Beschichtungen sein, oder eine Beschichtung, die nach einigen Stunden von selbst verschwindet. Die Dicke der Beschichtung beträgt ca. 0,005 mm und hat dadurch einen Einfluss auf die Messgenauigkeit.

Als Trägerstoff für das Pigment verwendet 3Dpadelt eine Reihe unterschiedlicher Flüssigkeiten. Diese sind jeweils auf die unterschiedlichen zu präparierenden Materialien abgestimmt. So ist sicher gestellt, dass die Objekte und Ihre Farben durch die Behandlung keinen Schaden nehmen.
