Computertomographie
in der 3D Vermessung

Computertomographie stützt sich auf Röntgenbilder die von einem Teil in großer Zahl aus über tausend Winkelpositionen aufgenommen werden. Sobald ein Teil mit Röntgenstrahlen durchleuchtet werden kann, gibt es damit keinen Bereich mehr, der nicht messtechnisch erfasst ist. 3Dpadelt liefert durch die industrielle Computertomographie von jedem Detail hochaufgelöste Messdaten, egal ob von äußeren oder von inneren Flächen. Das untersuchte Teil wird dabei nicht mechanisch belastet oder beeinflußt. Es gibt darum keine Verformungen durch Einspannen oder Spannungsferromung wie bei zerstörenden Methoden, innen liegende Flächen zu vermessen. Die Messergebnisse sind von Teil so, wie es vorliegt.

Es gibt eine Reihe unterschiedlicher Anbieter von Computertomographen.
Die Messergebnisse von deren Systemen unterscheiden sich in der Auflösung, Genauigkeit und im Rauschen.
Nach sehr langen und ausführlichen Versuchen haben unsere Tests mit einer Vielzahl von Teilen ganz deutliche Qualitätsunterschiede zwischen den Angietern aufgezeigt. Es hat sich herausgestellt, dass die CT‘s von Werth Computertomographen in allen genannten Parametern die gegenwärtig beste Qualität liefern.

Weiterführende Informationen zu den Geräten finden Sie hier:

Aus diesem Grund liefert 3Dpadelt zur Zeit ausschließlich mit Werth Geräten erzeugte CT Daten.

300 kV Röntgenröhre und 4000 x 4000 Pixel Auflösung

300 kV ist eine hohe Röntgenleistung. Mit einer präzisen Mikrofokusröhre ermöglicht diese uns nicht nur größere Kunststoff- und Leichtmetallteile zu tomografieren. 3Dpadelt liefert auch Computertomografien für Teile, die z.B. glasfaserverstärkt sind, Mehrspektralaufnahmen für Werkstücke, die aus mehreren Materialien bestehen und CT’s für Bauteile aus dichteren Materialien. Durch die Verwendung eines sehr pixelstarken Sensors erhalten wir CT Daten in hoher Auflösung und Messgenauigkeit.

Die von uns verwendeten Computertomografen sind DAkkS kalibriert und so reguläre Messmaschinen.

Computertomografie: das optimale Messverfahren für viele Bauteile

Die Voraussetzung für die Erstellung von CT’s ist, dass von einem Objekt von allen Seiten kontrastreiche Röntgenaufnahmen möglich sind. Die hierfür begrenzenden Größen sind die Leistung der Röntgenröhre und die Größe der Messapparatur. Der Messraum des von 3Dpadelt verwendeten Computertomografen ist ein Zylinder mit dem Durchmesser 470 mm und der Höhe 670 mm. Mit der vorhandenen Röntgenleistung können Kunststoff-, Glas-, Keramik- und Leichtmetallobjekte dieser Größe 3D vermessen werden. Sind die Teile sehr kompakt oder bestehen sie aus Stoffen höherer Dichte, ist die durchstrahlbare Dicke etwas kleiner. Zur Beurteilung der Machbarkeit Ihrer Messaufgabe mit dem CT liegen uns eine Menge von Erfahrungen aus vielen Jahren Arbeit mit dem CT vor. Auf der Grundlage Ihrer Informationen zur Geometrie und Materialbeschaffenheit Ihrer Messobjekte beraten wir Sie gern zu den Möglichkeiten für Ihre konkrete Aufgabe.

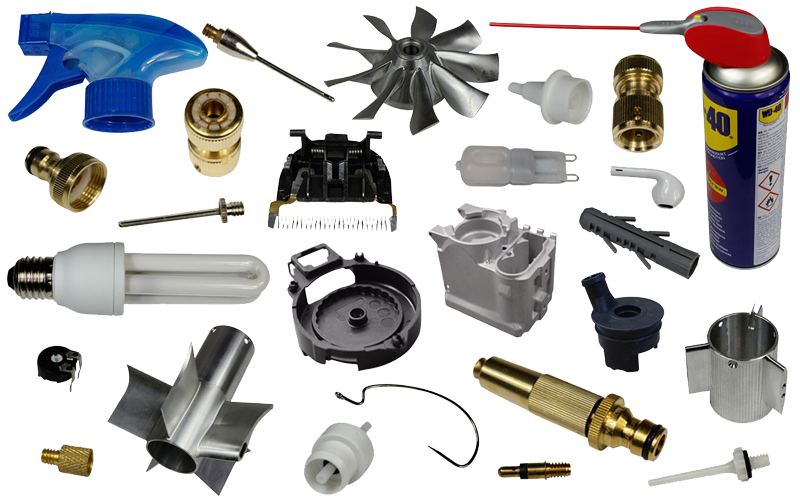

Werkstücke, für deren Vermessung Computertomografie optimal ist

Was 3Dpadelt mit industrieller Computetomografie leisten ?

Die Computertomografie liefert einen Volumenpixeldatensatz von dem gesamten  Messkörper. Von diesem können beliebige Schnittbilder und Schnittbildstapel abgeleitet werden. Direkt darin sind exakte Vermessungen möglich.

Eine weitere Ausgabemöglichkeit für die Messergebnisse ist die Generierung einer
Netzbeschreibung für sämtliche inneren und äußeren Begrenzungsflächen des Messkörpers. Das Übergabeformat hierfür ist STL. Für die Auswertung von STL Daten gibt es eine Reihe unterschiedlicher Messprogramme. 3Dpadelt fertigt auf der Grundlage von STL Daten Ihre Erstmusterprüfberichte z.B mit GOM Inspect an.

Gern übergeben wir auch Stapel aus dicht aufeinander folgenden Schnittbildern aus den CT Daten. Durch das Durchfahren des Schnittstapels können Sie z.B. Risse, Lunker oder Losstellen schnell finden und dann näher z.B in den Volumen- oder STL Daten analysieren.

CT Schnittbild von einem Lufteinschluss im Innern eines Kunststofteiles

Funktionsweise vom Industrie-CT

Bei der Computertomographie wird von einem Messkörper eine Folge von digitalen Röntgenaufnahmen angefertigt. Dazu wird das Objekt auf einem Drehteller in sehr feinen Winkelstufen z.B. 0,25° gedreht und in jeder Winkelstellung  durchstrahlt.

Aus der Gesamtmenge der Röntgenbilder generiert eine spezielle Software einen Volumenpixelsatz für das Objekt. Dadurch dass diese Volumenpixel eine sehr kleine Kantenlänge haben (bis 2,5 µm) ist diese Art der Computertomographie ein sehr genaues und vollständiges Messverfahren und geeignet für alle Arten der Qualitätskontrolle.

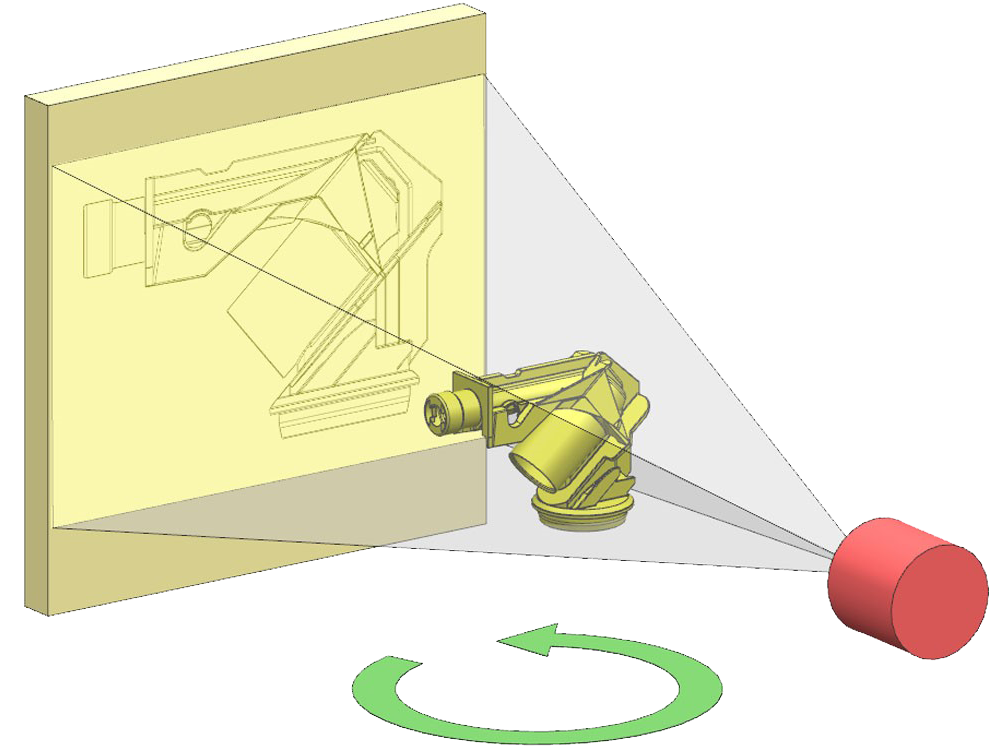

Prinzipskizze Computertomographie
