Ihr industrieller Computertomographie Dienstleister

CT für Qualitätskontrolle, Materialprüfung & Werkstoffprüfung

Benötigen Sie präzise Messdaten von Innen- und Außengeometrien? Mit der industriellen 3D-Computertomographie analysieren wir Bauteile vollständig. Sie erhalten hochauflösende 3D-Daten für Qualitätskontrolle, Werkstoffprüfung, Soll-Ist-Vergleiche und Reverse Engineering, selbst bei komplexen Strukturen, die mit klassischen Messverfahren nicht zugänglich sind.

Sie haben eine konkrete Messaufgabe?

Senden Sie uns Ihr Bauteil oder Ihre Prüfanforderung. Unsere Experten beraten Sie zur geeigneten CT-Auflösung, zum Analyseumfang und zu den verfügbaren Auswertungen.

★★★★★ über 6.000 zufriedene Kunden.

Anwendungen der industriellen Computertomographie

Zerstörungsfreie Prüfung von Bauteilen

Die industrielle Computertomographie ermöglicht die vollständige Prüfung eines Bauteils ohne Beschädigung. Selbst verdeckte Bereiche, innenliegende Strukturen oder montierte Baugruppen können analysiert werden. Dadurch lassen sich Fehler frühzeitig erkennen und Ausschusskosten reduzieren.

Anreißen, Aufbauen & Ausrichten

Mit der Computertomographie Werkstoffprüfung werden Poren, Lunker, Risse, Einschlüsse und Materialfehler sichtbar gemacht. Für Gussteile, Kunststoffkomponenten und sicherheitsrelevante Bauteile.

3D Vermessung von Innengeometrien

Im Gegensatz zu optischen Messverfahren erfasst die Computertomographie auch vollständig verdeckte Geometrien. Bohrungen, Kanäle, Hohlräume oder Kühlstrukturen können präzise vermessen und dokumentiert werden.

Reverse Engineering komplexer Bauteile

Die CT liefert vollständige volumetrische Datensätze selbst bei komplexen Bauteilen. Daraus entstehen STL-Daten, Polygonmodelle oder CAD-Grundlagen für die Konstruktion und Reproduktion bestehender Komponenten.

Soll-Ist-Vergleich und Erstmusterprüfung

Durch den Vergleich von CT-Daten mit CAD-Modellen lassen sich Maßabweichungen farbcodiert darstellen. Dies unterstützt Qualitätskontrolle, Erstmusterprüfungen und Serienfreigaben.

3D Padelt: Experten für 3D Computertomographie seit 25 Jahre

Seit über 25 Jahren unterstützen wir Industrieunternehmen bei komplexen Mess- und Prüfaufgaben. Gemeinsam mit unseren Partnern liefern wir hochpräzise CT-Daten für Qualitätskontrolle, Defektanalyse, Vermessung und Reverse Engineering.

Ihre Vorteile:

Über 10.000 vermessene Objekte pro Jahr
Hochauflösende industrielle Computertomographie
Analyse von Innen- und Außengeometrien
Kombination aus CT, Koordinatenmesstechnik und 3D-Vermessung
Schnelle Projektabwicklung und persönliche Beratung

Immer in Ihrer Nähe: Mit 8 Standorten in Deutschland und unserem mobilen Vor-Ort-Service sind wir schnell bei Ihnen.

Die Erfolgsgeschichte der 3Dpadelt GmbH

25+

Jahre Erfahrung

6000+

zufriedene Kunden

16000+

erfolgreiche Projekte

50000+

gescannte Objekte

CT Lösungen für Materialprüfung und Qualitätsanalyse

Die industrielle Computertomographie vereint Werkstoffprüfung, Defektanalyse und Vermessung in einem einzigen Verfahren. Dadurch entstehen vollständige Datensätze für Qualitätssicherung, Entwicklung und Fertigung.

Materialprüfung

Die industrielle Computertomographie ermöglicht die zerstörungsfreie Untersuchung innerer Bauteilstrukturen mit höchster Detailgenauigkeit. Neben der vollständigen 3D-Vermessung können Lunker, Poren, Risse, Bindefehler, Schrumpfungsfehler und Materialinhomogenitäten zuverlässig erkannt und analysiert werden. Dies schafft eine fundierte Grundlage für Qualitätssicherung und Schadensanalyse.

Werkstoffprüfung

Mithilfe der CT lassen sich Werkstoffe und Bauteile auf innere Fehlstellen und Materialabweichungen untersuchen. Porositäten, Einschlüsse, Delaminationen sowie Gefügefehler werden dreidimensional sichtbar gemacht und bewertet. Die gewonnenen Daten unterstützen Entwicklung, Prozessoptimierung und die Validierung von Fertigungsprozessen.

Einschlussanalyse

Die CT-basierte Einschlussanalyse ermöglicht die präzise Erkennung und Bewertung metallischer sowie nichtmetallischer Einschlüsse. Neben der Lokalisierung können Größe, Volumenanteil, Verteilung und kritische Häufungen analysiert werden. Dadurch lassen sich Ursachen von Qualitätsmängeln identifizieren und Fertigungsprozesse gezielt optimieren.

So läuft ein Computertomographie-Projekt ab

Damit Ihre Messaufgabe schnell geklärt werden kann, halten wir den Ablauf bewusst einfach.

Anfrage und technische Klärung

Sie senden uns Informationen zum Bauteil sowie Ihre Prüf- oder Vermessungsanforderungen.

CT-Scan und Datenerfassung

Das Bauteil wird mit der passenden Auflösung und Scanstrategie digitalisiert.

Datenauswertung und Analyse

Die CT-Daten werden rekonstruiert, vermessen und entsprechend Ihrer Anforderungen ausgewertet.

Datenlieferung und Zusatzleistungen

Sie erhalten Messberichte, STL-Daten, Soll-Ist-Vergleiche, Defektanalysen oder CAD-Auswertungen.

Industrielle Computertomographie Kosten

Die Kosten bzw. der Preis einer industriellen Computertomographie hängen von Bauteilgröße, Material, gewünschter Auflösung und Analyseumfang ab. Kleine Kunststoffbauteile lassen sich deutlich schneller erfassen als komplexe Metallkomponenten mit hohen Anforderungen an Genauigkeit und Auswertung.

Für eine belastbare Kalkulation bewerten wir vorab:

Computertomographie-Kosten für Zusatzleistungen

Zusätzliche Leistungen wie Porenanalyse, Einschlussanalyse, Soll-Ist-Vergleiche, Reverse Engineering oder detaillierte Prüfberichte erhöhen den Auswertungsaufwand und werden individuell kalkuliert.

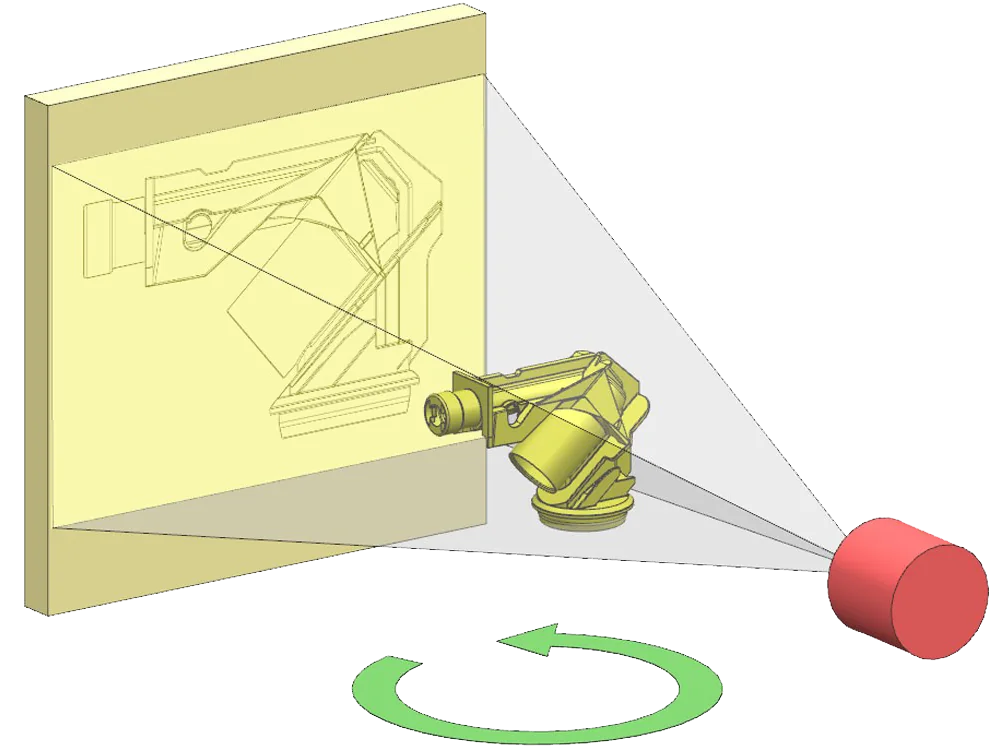

Funktionsweise der industriellen Computertomographie

Computertomographie Dauer

Bei der industriellen Computertomographie wird ein Bauteil aus hunderten bis tausenden Winkelpositionen geröntgt. Eine spezielle Computertomographie Software rekonstruiert daraus ein vollständiges 3D-Modell. Je nach Bauteilgröße, Material und gewünschter Auflösung beträgt die Computertomographie Dauer wenige Minuten bis mehrere Stunden.

Eingesetzte CT-Messtechnik

Es gibt eine Reihe unterschiedlicher Anbieter von Computertomographen. Die Messergebnisse von deren Systemen unterscheiden sich in der Auflösung, Genauigkeit und im Rauschen. Nach sehr langen und ausführlichen Versuchen haben unsere Tests mit einer Vielzahl von Teilen ganz deutliche Qualitätsunterschiede zwischen den Angietern aufgezeigt. Es hat sich herausgestellt, dass die CT‘s von Werth Computertomographen in allen genannten Parametern die gegenwärtig beste Qualität liefern.

Weiterführende Informationen zu den Geräten finden Sie hier:

Aus diesem Grund liefert 3Dpadelt zur Zeit ausschließlich mit Werth Geräten erzeugte CT Daten.

Computertomographie als volumetrisches Messverfahren

Die Computertomographie ist ein volumetrisches Messverfahren. Im Gegensatz zu optischen Messsystemen erfasst sie nicht nur Oberflächen, sondern auch das komplette Innere eines Bauteils. Für große Bauteile oder reine Außengeometrien können andere Verfahren der 3D-Vermessung wirtschaftlicher sein.

Genauigkeit der industriellen Computertomographie

Die industrielle 3D Computertomographie zählt zu den präzisesten Verfahren für die zerstörungsfreie Vermessung und Analyse komplexer Bauteile. Abhängig von Bauteilgröße, Material, Wandstärke und der eingesetzten CT-Anlage lassen sich Messunsicherheiten von wenigen Mikrometern bis in den Zehntelmillimeterbereich erreichen. Neben der Geometrieerfassung werden dabei gleichzeitig innere Strukturen, Materialfehler und verdeckte Merkmale sichtbar.

Nano-, Mikro- und Makro-CT

Je nach Bauteilgröße und Anwendungsfall kommen unterschiedliche CT-Verfahren zum Einsatz:

Nano-CT: Auflösungen im Submikrometerbereich für kleinste Strukturen und hochauflösende Materialanalysen.
Mikro-CT: Auflösungen im Bereich weniger Mikrometer für Präzisionsbauteile, Kunststoffteile, Elektronik und Werkstoffprüfungen.
Makro-CT: Für größere Bauteile mit Messfeldern von mehreren hundert Millimetern bei entsprechend angepasster Auflösung.

Die Auswahl des geeigneten Verfahrens erfolgt immer anhand der geforderten Detailerkennbarkeit und Messgenauigkeit.

Abhängig von Ihrer Anwendung liefern wir CT-Messdaten in verschiedenen Formaten:

Prüfbericht als PDF

Soll-Ist-Vergleich

Punktwolken

STL-Dateien & Mesh-Modelle

CAD-Daten

Messprotokolle für QS-Prozesse

Poren- und Defektanalysen

Praxisbeispiel für industrielle Computertomographie

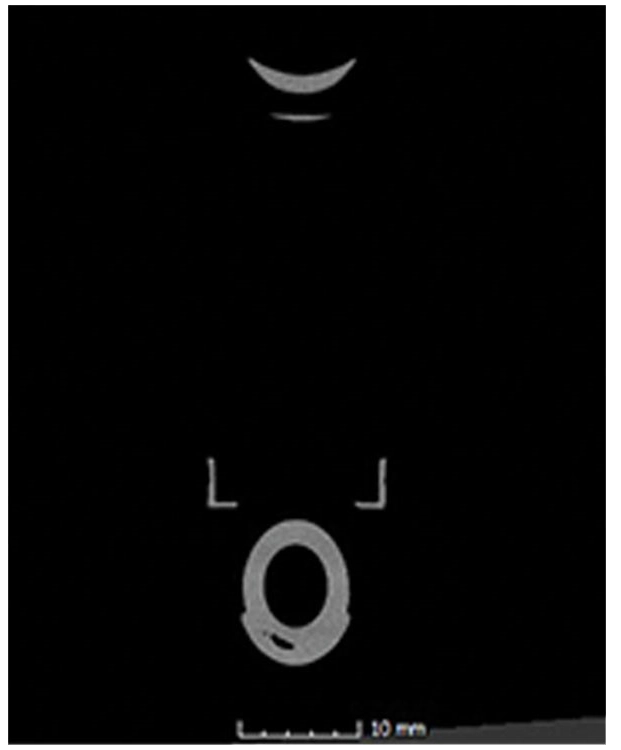

Lufteinschluss im Innern eines Kunststofteiles

Die industrielle Computertomografie macht Lufteinschlüsse, Porositäten und andere innere Fehlstellen zerstörungsfrei sichtbar. Im dargestellten Kunststoffbauteil wurde ein Lufteinschluss innerhalb der Bauteilstruktur präzise lokalisiert und vermessen.

Anhand der CT-Daten lassen sich Größe, Lage und Volumen der Fehlstelle exakt bestimmen. Die gewonnenen Informationen unterstützen die Ursachenanalyse, Prozessoptimierung und Qualitätssicherung in der Kunststofffertigung.

Benötigen Sie eine zerstörungsfreie Analyse Ihrer Bauteile?

Wir beraten Sie zur geeigneten CT-Auflösung, zum Prüfumfang und zu den verfügbaren Auswertungsmöglichkeiten.

Fragen und Antworten zur industriellen Computertomographie

Was ist Computertomographie (CT)?

Die Computertomographie ist ein zerstörungsfreies Prüfverfahren, das mithilfe von Röntgenstrahlen ein vollständiges 3D-Abbild eines Bauteils erzeugt und dabei sowohl äußere als auch innere Strukturen sichtbar macht.

Was ist industrielle Computertomographie?

Sie beschreibt den Einsatz der CT in der Industrie zur Qualitätsprüfung, Vermessung und Analyse von Bauteilen, insbesondere bei komplexen Geometrien oder verdeckten Strukturen.

Wie funktioniert die Computertomographie?

Ein Bauteil wird aus vielen Winkeln geröntgt. Eine Software rekonstruiert daraus ein präzises 3D-Modell, das für Analysen, Messungen und Fehlererkennung genutzt wird.

Welche Vorteile bietet die industrielle Computertomographie?

Sie ermöglicht zerstörungsfreie Prüfungen, erkennt innere Defekte, liefert hochpräzise Messdaten und kombiniert Analyse, Vermessung und Dokumentation in einem Schritt.

Welche Defekte können mit CT erkannt werden?

Typische Fehler sind Poren, Lunker, Risse, Einschlüsse, Materialfehler sowie Montage- oder Fertigungsabweichungen im Inneren eines Bauteils.

Wie genau ist die industrielle Computertomographie?

Die Genauigkeit liegt je nach Anwendung im Mikrobereich und ist besonders bei kleinen oder komplexen Bauteilen deutlich höher als bei vielen klassischen Messverfahren.

Wie lange dauert eine CT-Messung?

Je nach Bauteilgröße, Material und gewünschter Auflösung dauert ein Scan von wenigen Minuten bis zu mehreren Stunden inklusive Auswertung.

Was kostet eine industrielle Computertomographie?

Die Kosten hängen von Bauteilgröße, Scanauflösung und Analyseumfang ab. Einfache Prüfungen sind deutlich günstiger als komplexe 3D-Analysen mit detaillierter Auswertung.

Wofür wird CT in der Industrie eingesetzt?

Typische Anwendungen sind Qualitätskontrolle, Werkstoffprüfung, Defektanalyse, Maßprüfung, Erstbemusterung und Reverse Engineering.

Wann lohnt sich der Einsatz von Computertomographie?

CT lohnt sich besonders bei komplexen Bauteilen, schwer zugänglichen Innenstrukturen, hohen Qualitätsanforderungen oder wenn zerstörungsfreie Prüfung entscheidend ist.
