Lasertracker Vermessung

Unsere Laser-Tracker sind handlich, mobil und für jeden Einsatz in der Industrie geeignet. Wir starten von unseren Stützpunkten in Berlin, München, Stuttgart, Köln und Hamburg zu Einsätzen in ganz Deutschland und sind in jedem Fall in wenigen Stunden bei Ihnen. 3Dpadelt.de bietet Ihnen die hochgenaue Vermessung von Maschinen und Anlagen vor Ort, die Ausrichtung von Werkzeugen, Lehren und Robotern, die Qualitätskontrolle von Baugruppen und vieles mehr.

Die Erfolgsgeschichte der 3Dpadelt GmbH

25+

Jahre Erfahrung

6000+

zufriedene Kunden

16000+

erfolgreiche Projekte

50000+

gescannte Objekte

Wir kommen zur Koordinatenmessung zu Ihnen

Wir verwenden 2 Typen von Lasertrackern: Den Leica Tracker AT403 für mittlere Distanzen und den Leica Tracker AT960 für Distanzen bis zu 160 m. Die erreichbare Genauigkeit ist von der Objektgröße abhängig. Ein Laser-Tracker ist ein mobiles Koordinatenmessgerät auf optischer Grundlage. Vom Sensor wird ein Laserstrahl zu einem Reflektor gesendet. Vom reflektierten Signal werden die Weglänge und die Winkelausrichtung gemessen. Aus den gemessenen Werten wird der Mittelpunkt des Reflektors genau bestimmt.

Die erreichbare Genauigkeit ist von der Objektgröße abhängig. Sie liegt im Bereich 15µm+6µm/m bzw. wenigen Hundertsteln Millimetern. Damit ist die 3D-Vermessung mit Laser-Tracker die genaueste Möglichkeit der mobilen Koordinatenmessung überhaupt. Als Reflektor wird ein Glasprisma verwendet, das in einer extrem genauen Edelstahlkugel gehaltert ist. Der Reflektor wird an das Objekt gehalten und damit die genaue Position des Berührungspunktes bestimmt.

In Verbindung mit dem AT 960 setzen wir je nach Anwendungsfall den Leica 3D Scanner LAS für das 3D Scannen von kleineren Teilen und den 3D Scanner LAS-KL für das vollständige Vermessen großer Objekte ein. Die Anwendungsfälle für Vermessungen mit dem Laser Tracker sind entsprechend vielfältig. Beispiele sind:

Ausrichtung und Justierung von großen Werkzeugen und Vorrichtungen
Vermessung von Maschinen und Anlagen
Messung von Windkraftanlagen, Werkzeugen für Windkraftanlagen, Flugzeugen, Schiffen
Einmessung von Stahlbauten
Ausrichtung von Robotern, Automationsstraßen u.v.m.

Unsere Kunden für Messungen mit dem Lasertracker kommen aus den Bereichen:

Laser-Tracker die bei uns im Einsatz sind

Leica Absolute Tracker AT403

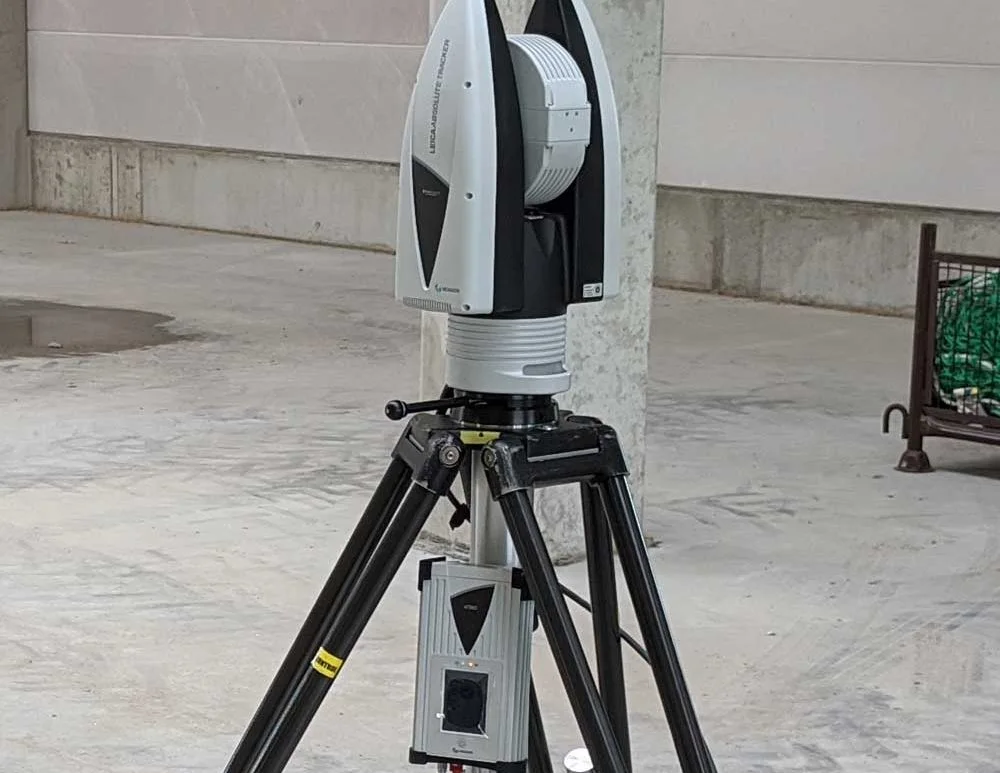

Leica Absolute Tracker AT960

Lasertracker AT 960 und T-Probe

Lasertracker AT 960 und Laserscanner

Der Laserscanner LAS ist ein handgeführter Laserscanner, der durch den Lasertracker im Raum genau eingemessen wird. Damit sind hochauflösende 3D Scans mit einer Genauigkeit von 0,1 mm und einer Auflösung von 0,1 mm auch für sehr große Objekte für uns kein Problem. Wenn es also um Genauigkeit und Auflösung für große Objekte geht, ist 3Dpadelt.de für Sie der richtige Ansprechpartner.

Für das 3D-Scannen größerer Flächen verwenden wir in Verbindung mit dem Laser-Tracker außerdem den Laserscanner LAS-XL. Hierbei erreichen wir ein schnelleres Messen bei hoher Genauigkeit und etwas reduzierter Punktdichte.
