Reverse Engineering

Rückwärts Entwicklung bei Formobjekten bedeutet die Gewinnung von CAD Modellen aus einem Original. Damit wird der umgekehrte Weg gegenüber dem Entwurf beschritten, da die Gestalt des Produktes von Anfang an klar ist.

Diese Gewinnung eines CAD Modells gliedert sich in folgende Schritte: Reverse Engineering (Rückwärts-Entwicklung) bei Formobjekten. Zum optimalen Vorgehen bei Ihrer Anwendung geben wir gern detailliert und kostenlos Auskunft.

Service Flächenrückführung / CAD Modellerstellung

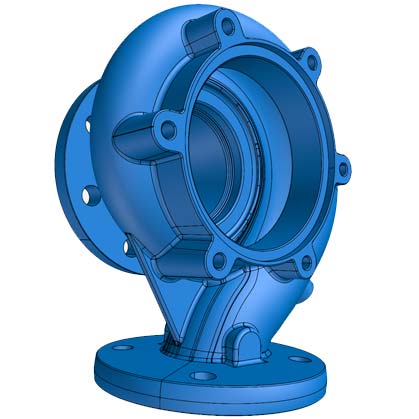

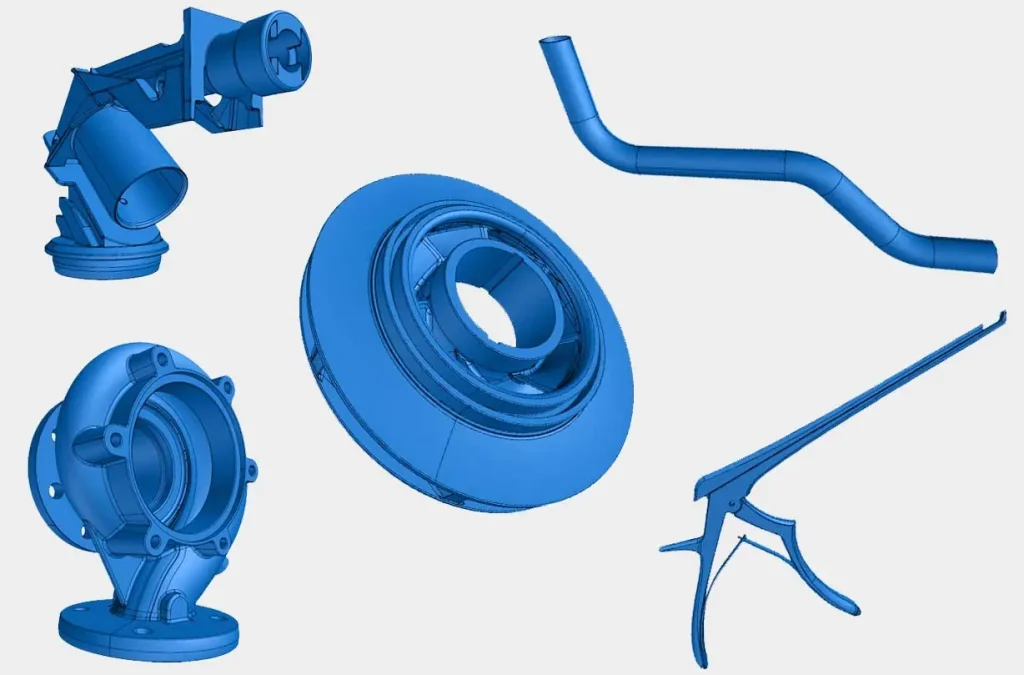

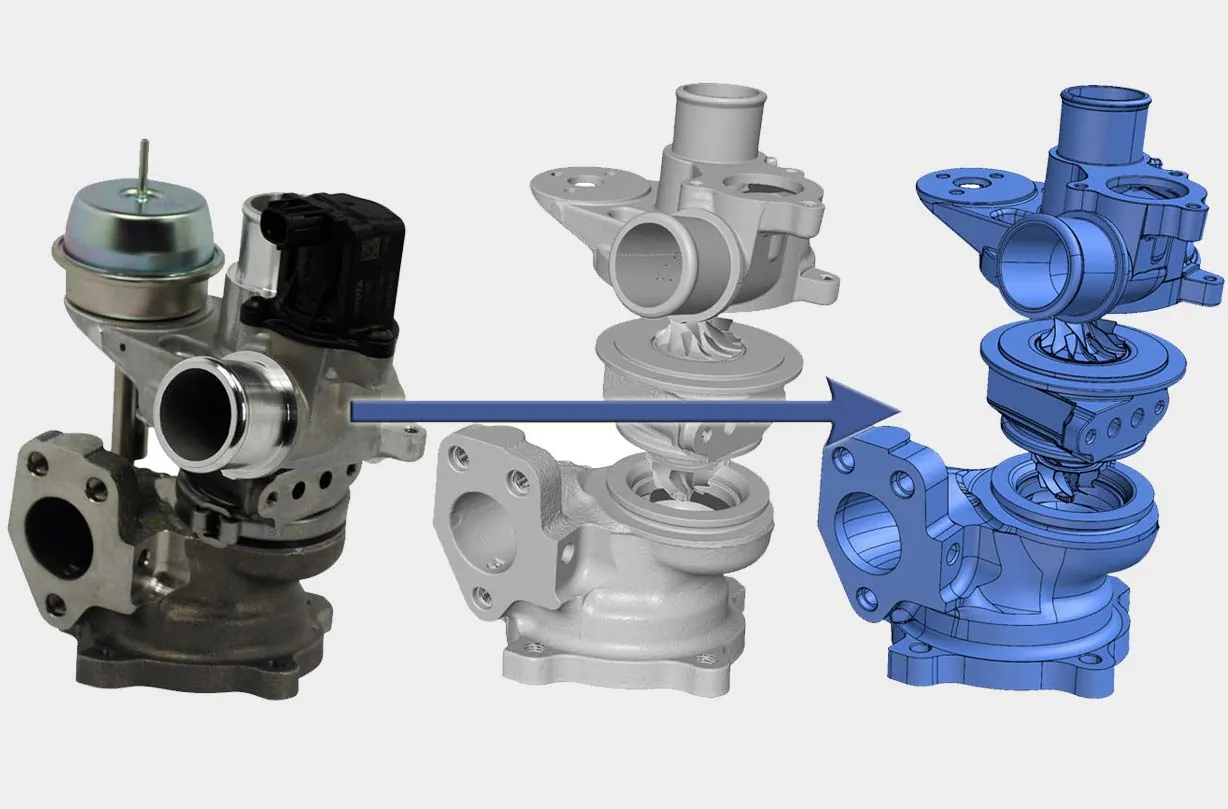

Durch das 3D Scannen erhalten wir eine große Menge Koordinaten von genau vermessenen Oberflächenpunkten, die Punktewolke. Danach wird diese Punktewolke zu Oberflächen verbunden (Meshing, Triangulation). Wir erhalten so eine Beschreibung der Oberfläche durch aneinander liegende Dreiecke. Die Datenübergabe kann bereits an dieser Stelle erfolgen. Format: STL Damit kann z.B. CNC gefräst werden. Für weiterreichende Arbeiten wie CAD Konstruktionen werden mathematisch definierte Flächenbeschreibungen benötigt. Um diese Flächenbeschreibung aus der Dreiecksbeschreibung einer Oberfläche zu erhalten, erfolgt die Flächenrückführung. Hierzu bieten wir je nach Anwendung die Kombination von drei Verfahren an. Durch die effektive Verknüpfung dieser drei Verfahren erreichen wir die von Ihnen gewünschte Datenqualität auf dem günstigsten Weg. Zum optimalen Vorgehen bei Ihrer Anwendung geben wir gern detailliert und kostenlos Auskunft.

Vorgehensweise beim Reverse Engineering

Die Vorgehensweise beim Reverse Engineering im Detail. Vom realen Objekt zum fertigen CAD-Modell. Unsere CAD-Modelle sind auf den hundertstel Millimeter genau und einfach weiter zu verwenden.

1.
Zunächst erfolgt die Ermittlung der Aufgabenstellung.

Details, die vorab bekannt sein müssen, um das optimale Vorgehen zu planen:

  • Wofür werden die Daten benötigt?
  • Welche Details sind wichtig?
  • Wie ist die gewünschte Gesamtgenauigkeit?
  • Welche Objektart kommt in Frage?
  • Wie hoch ist der Umfang und die Häufigkeit der Aufgabe?
  • 2.
    Im nächsten Schritt erfolgt die Geometriedatenerfassung durch 3D Vermessung und 3D Scannen.

    Hierfür stehen uns eine Reihe modernster taktiler und optischer Messmittel zur Verfügung. Für jede reverse-engineering Aufgabe wählen wir daraus das optimale Vorgehen für die Geometrieerfassung aus.

    3.

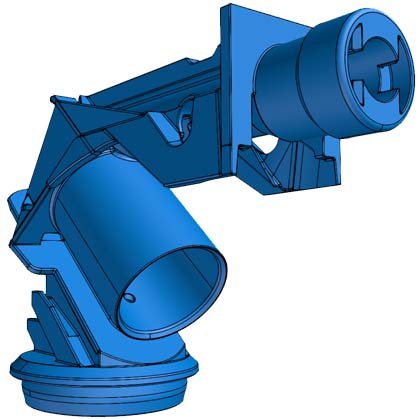

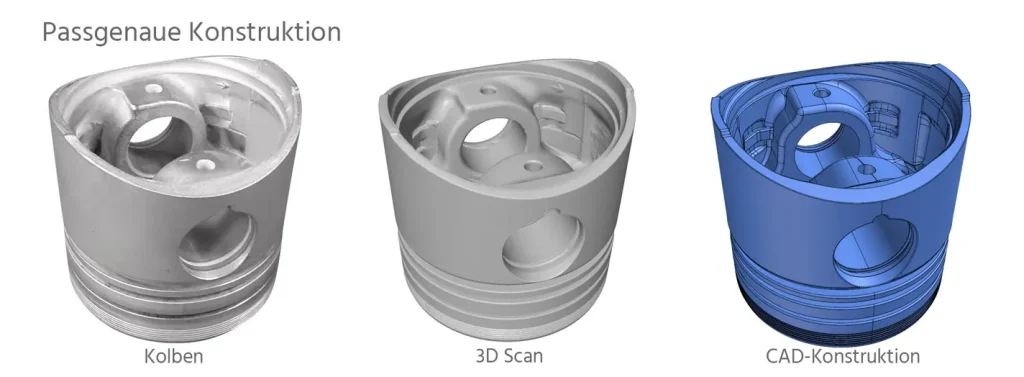

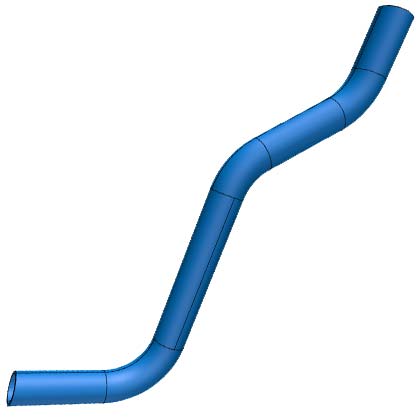

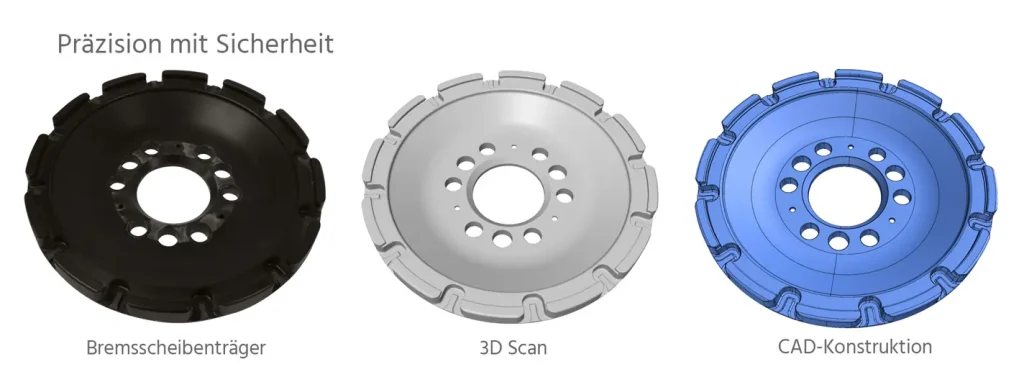

    Mit den genauen Passmaßen und dem STL Modell erfolgt im nächsten Schritt die CAD Modellerstellung.

    Je nach Ziel des reverse-engineering bieten wir hierfür die folgenden Varianten an:

  • Erstellung eines Flächenmodells durch nurbs-Flächen Iteration
  • Ausführliches erfahren Sie unter: Flächenrückführung...

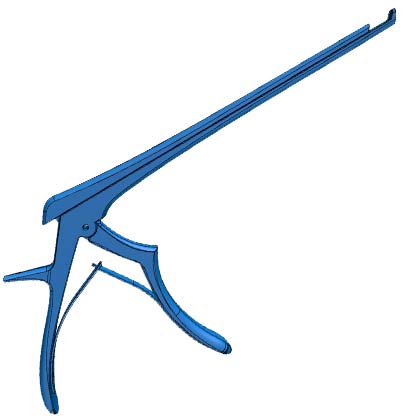

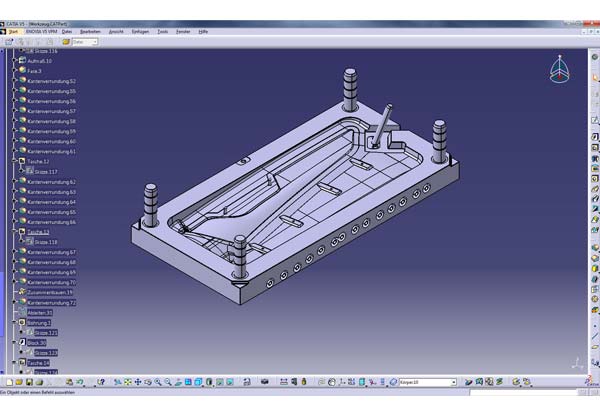

  • parametrische Annäherung der Geometrie durch ein Volumen-modell in Solid Works, Pro-E, UG oder Catia Informieren Sie sich hierzu unter: parametrischer Nachbau...
  • CAD Modelle werden immer für einen bestimmten Zweck erstellt. In Abhängigkeit von dieser Zielsetzung bieten wir auch Mischkonstruktionen an. Diese verbinden die beste Genauigkeit mit der optimalen Nutzbarkeit der Daten durch Sie.
  • 4.
    Bewertung und Übergabe des erhaltenen CAD Modells

    Hierfür stellen wir einen 3D Vergleich der gemessenen Daten mit dem erzeugten 3D Modell in Form eines kostenlosen viewers bereit.

    Das Verfahren im Überblick

    Das Verfahren des Reverse Engineering kann in 3 einfache Schritte aufgeteilt werden. Zuerst wird ein Flächenmodell erstellt. Mit diesem erfolgt die CAD-Modellierung. Zum Schluss erfolgt der parametrische Neuaufbau und die Auslieferung Ihres CAD-Modells.

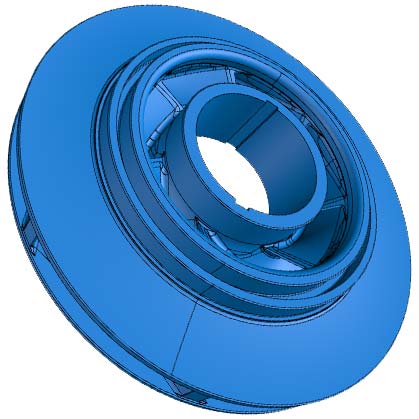

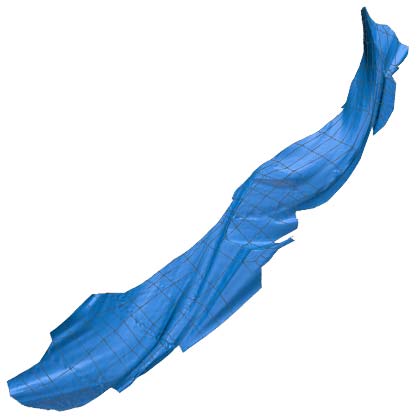

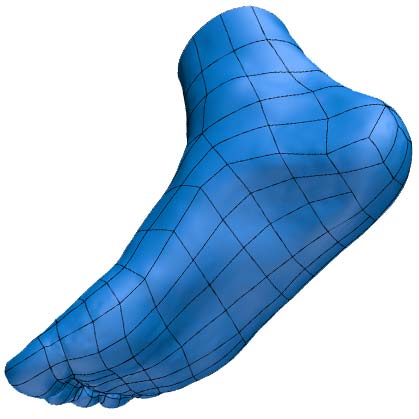

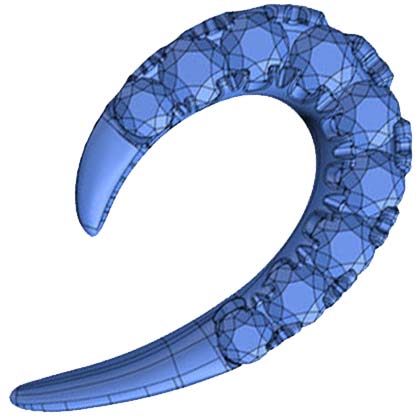

    1. Erzeugung
    eines nurbs

    Flächenmodell durch diskrete
    Flächenrückführung


    • Es werden Bereiche gleicher mathematischer Form (Patches) durch nurbs - Flächen höherer Ordnung approximiert
    • C0- C1- und C2-Stetigkeit. C2-Stetigkeit per Knopfdruck über den gesamten Flächenverband, scharfe Ecken an manuell selektierten Kanten

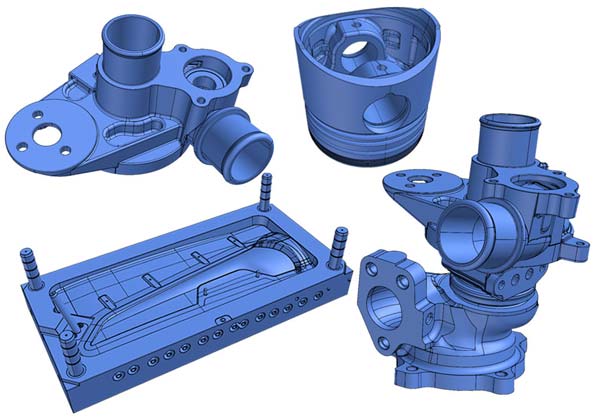

    • Übergabe der 3D-CAD Modelle in allen gängigen CAD-Formaten als Flächenmodell bzw. zum Volumen geschlossenes Flächenmodell z.B. IGS oder STEP etc.

    Einsatzgebiete:

    • für qualitativ hochwertige Flächendaten, Designteile, Karosserie-Außenhaut,
    • Verkleidungen, Chromteile, Erstellung von Konzeptstylingflächen

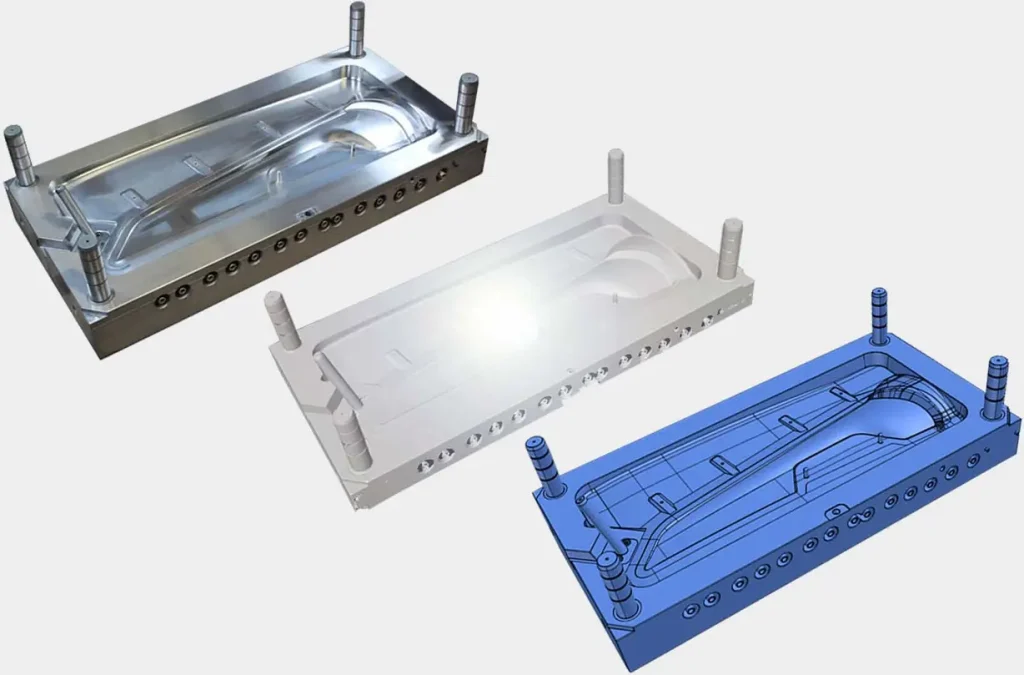

    • für Werkzeugscans, Formeinsätze und Gesenkschmiedeteile

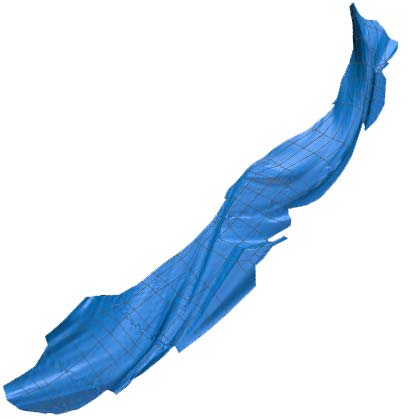

    • organische sowie manuell erzeugte Urmodelle

    Angebotsanfrage

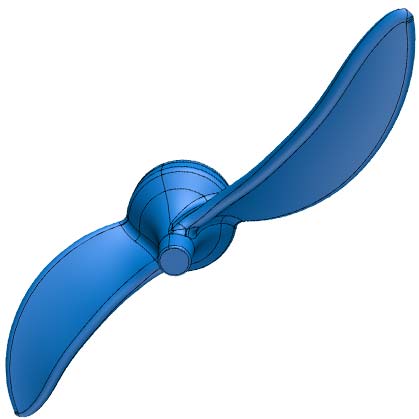

    2. CAD Modellierung
    in 3D

    mit Freiformflächen


    • Es werden Flächen über Randkurven sowie alle üblichen Verfahren von CAD Flächenprogrammen erzeugt.
    • Übergabe der 3D-CAD Modelle in allen gängigen CAD-Formaten als Flächenmodell bzw. zum Volumen geschlossenes Flächenmodell z.B. IGS oder STEP etc.

    Einsatzgebiete:

    • Freiformteile
    • Modellierung von Übergängen von Freiformflächen zu Regelgeometrien
    • Modellierung von Ergänzungen und Designteilen

    Angebotsanfrage

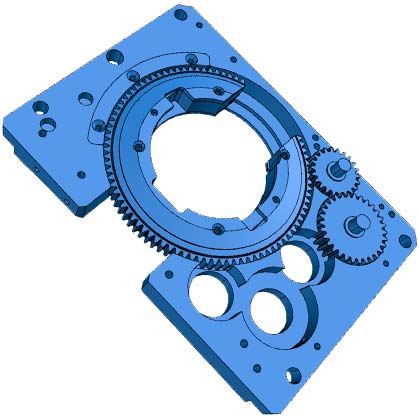

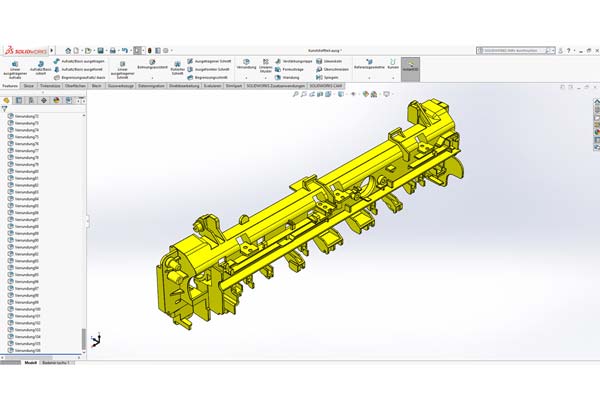

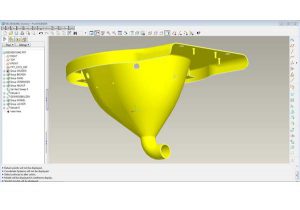

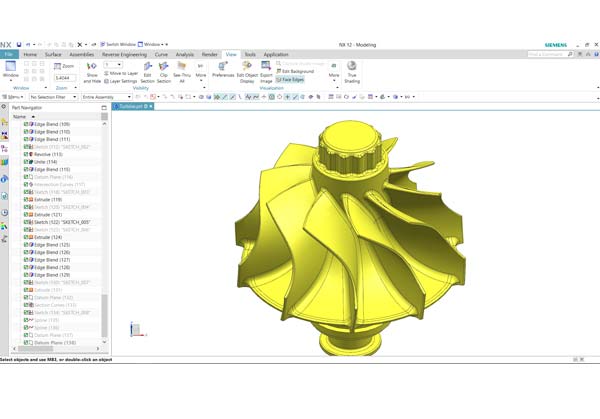

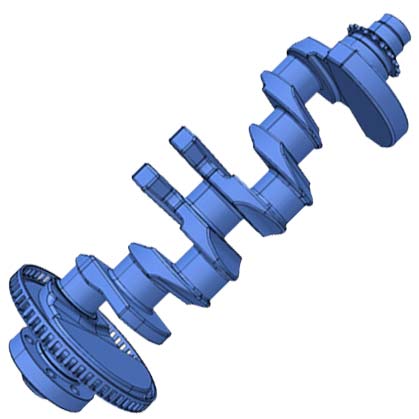

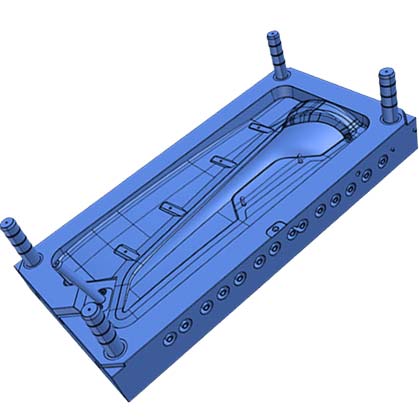

    3. Parametrischer
    Neuaufbau

    in Solid Works, ProE
    oder Uni Graphics


    • Zunächst wird die gewünschte Übereinstimmung von Original und CAD Modell
    • Das digitalisierte Objekt wird gedanklich in Teilkörper zerlegt, die sich als geometrische Grundkörper konstruieren lassen
    • Es erfolgt am CAD der Neuaufbau des Objektes aus Regelgeometrien
    • Wir erstellen Ihnen CAD - Modelle in folgenden native Formaten: Solid Works, Pro E, Uni Graphics
    • Für Nutzer andere CAD Systeme übergeben wir die CAD Modelle in IGS oder STEP und führen gewünschte Änderungen in den Parametern kurzfristig aus

    Einsatzgebiete:

    • Maschinenbau
    • Modell- und Werkzeugbau
    • Bohrungen, Passungen, Regelgeometrien an Werkzeugen und Teilen

    Angebotsanfrage

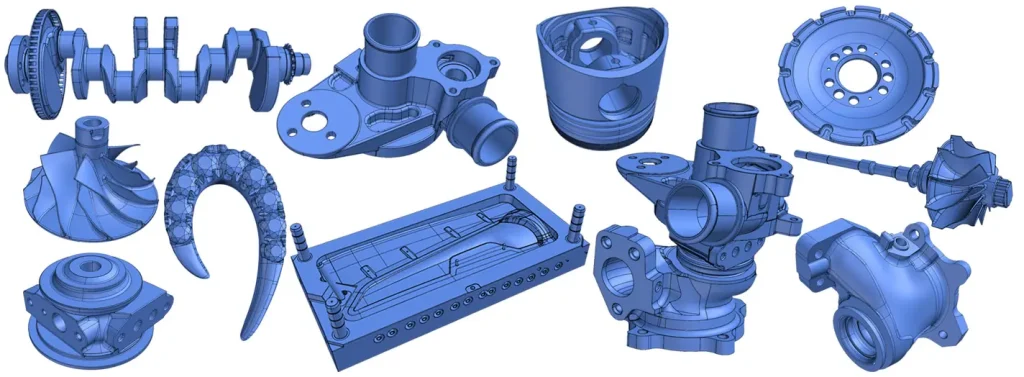

    Ihr Partner für 3D Reverse Engineering

    Seit vielen Jahren sind wir auf Reverse Engineering spezialisiert. Unsere Kunden kommen aus der Industrie, Designbüros, Forschung und Entwicklung.

    Die Schwerpunkte unserer Arbeit bilden:

  • 3D Scannen / 3D Vermessung
  • reverse-engineering durch diskrete Flächenrückführung
  • reverse-engineering durch Freiformflächenkonstruktion
  • reverse-engineering durch parametrische Näherungskonstruktion in Solid Works, Pro E, UG, Catia
  • optimierte Mischvarianten
  • Unser Team

    In unserem Team stehen Ihnen Ingenieure, Werkzeugmacher, Formenbauer und Physiker zur Seite. In der Nähe vom Flughafen Berlin Schönefeld ansässig, sind wir schnell persönlich bei jedem Kunden im deutschsprachigen Raum vor Ort. So finden wir für jede Aufgabe die beste Lösung.

    Unsere Konstrukteure sind seit Jahren ganztags auf Flächenrückführung und parametrischen Nachbau von Volumenkörpern spezialisiert. Das bedeutet für Sie: optimale Datenqualität, Effizienz und Schnelligkeit.

    3d Padelt Ihr Partner für 3D Reverse Engineering

    Warum Reverse Engineering bei 3D Padelt? Wir sind Ihr spezialisierter Dienstleister für Reverse Engineering.

    Wir sind Ihr spezialisierter Dienstleister für Reverse Engineering.

    Dafür stehen Ihnen in unserem Team erfahrene reverse-engineering Spezialisten mit fertigungsbezogenem Fachhintergrund zur Verfügung. Das sind Werkzeugmacher und Ingenieure mit langer Berufserfahrung in den Gebieten:

  • Kunststofftechnik
  • Umformtechnik
  • Metallguß
  • Formenbauer aus dem Bereich Gießereitechnik, mehrere Konstrukteure mit unterschiedlichen Schwerpunkten wie Maschinenbau und Design, Physiker mit den Schwerpunkten Messtechnik und Simulation. Wir sind in der Lage auch komplexe Themen schnell, unbürokratisch und fachübergreifend zu lösen.

    Bei uns finden Sie:

  • einen umfangreichen Pool hochgenauer Systeme für 3D Vermessung und 3D Scannen auf dem neuesten technischen Stand
  • effiziente Problemlösung durch umfangreiche Erfahrung im Re-Modelling, auch bei großen Projekten
  • optimale Konstruktionsstrategie bei Lösung des Konfliktes: Genauigkeit vs. parametrischer Einfachheit
  • Spezialisten für verschiedene CAD Systeme und damit den optimalen Datensatz für Ihre Aufgabenstellung
  • Wir stehen für erstklassige Ausführung:

    Mit der Qualität unserer CAD Modelle setzen wir Maßstäbe. Alle Flächen gehen sauber und stetig ineinander über. Verrundungen werde gleichmäßig gemacht. Der Datensatz ist fehlerfrei und geschlossen. Die Entwicklungshistorie der Parametrik ist einfach und logisch nachvollziehbar.

    Das bedeutet für Sie:
    3D Padelt liefert Ihnen Ihr Modell so, dass Ihr Aufwand für die Nachbearbeitung minimiert wird und Sie effizient hochwertige Produkte erstellen können.

    Dienstleistung für das Reverse Engineering in ganz Deutschland

    In ganz Deutschland bieten wir des Reverse Engineering an. Diese Dienstleistung führen wir in unseren zahlreichen Niederlassungen durch. Unsere Stadtorte befinden sich in Berlin, Aachen, Stuttgart, Hamburg, München, Dresden, Nürnberg, Essen, Kassel und Leipzig.
