3D Laserscanning in Stuttgart und Umgebung
genaue und vollständige Messdaten zu jedem Objekt: Egal ob ein kleines Bauteil oder eine komplette Fabrik, wir sind Ihr Partner für 3D Laserscannen
☎ Servicepunkt Stuttgart
0711 / 342 05 852
Stuttgart steht für höchste Präzision und technische Brillanz
3D Laserscanning und CAD Konstruktion sind Hauptdienstleistungen von 3Dpadelt.de. Ausgehend vom Stützpunkt Stuttgart bedeutet das für Sie minimale Anfahrtskosten und eine sehr kurze Reaktionszeit für alle 3D Laserscanning Arbeiten.
3Dpadelt ist ein führender Serviceanbieter für 3D Laserscanning und CAD Modellierung.
IN Stuttgart arbeiten wir für Sie mit 2 mobilen Messtrupps und einem festen Messlabor. Für die Weiterverarbeitung der Daten sorgen über 40 Mitarbeiter in der CAD Konstruktion. Die Organisation von 3Dpadelt ist so aufgestellt, dass wir für das Laserscanning von Einzelteilen bis hin zur Erfassung ganzer Fabriken immer die beste Lösung anbieten. Als Ingenieure achten wir bei allen Projekten auf die beste fachliche Arbeit und persönliche Erreichbarkeit. Jeder Kunde hat bei 3Dpadelt ein festes Bearbeiterteam für alle seine Projekte und einen bleibenden festen Kommunikationspartner. Für alle Falle ist auch der Chef immer persönlich für Sie da.
Lesen Sie hier unser Fallbeispiel 3D Laserscannen vom Mercedes Museum in Stuttgart:
Mit dem Service von 3Dpadelt gewinnen Sie bei allen Projekten mehrfach, durch:
- Mit dem Service von 3Dpadelt gewinnen Sie bei allen Projekten mehrfach, durch:
- Beste verfügbare Technik beim 3D Laserscanning
- Fachlich optimale Erledigung
- Sehr kurze Reaktions- und Lieferzeiten
- Optimale Daten genau für Ihren Bedarf
- Das beste Gesamtangebot für Stuttgart und Umgebung
Laserscanning in Stuttgart hochgenau und schnell: 3Dpadelt
in der Automobilindustrie, im Maschinenbau und in der Architektur. Als Ihr Dienstleister für 3D Laserscannen vor Ort leben wir diese Werte.
Ob für Fabriken, Gebäudeplanung, Maschinen oder Bauteile, 3Dpadelt ist Ihr Dienstleister wenn es um die exakte digitale Erfassung komplexer Geometrien geht. Exemplarisch dafür steht das Projekt: 3D Laserscannen vom Mercedes Museum in Stuttgart
Laserscannen von
Teilen
Laserscannen von Maschinen
Laserscannen Von Gebäuden
Laserscannen von Fabriken und Anlagen

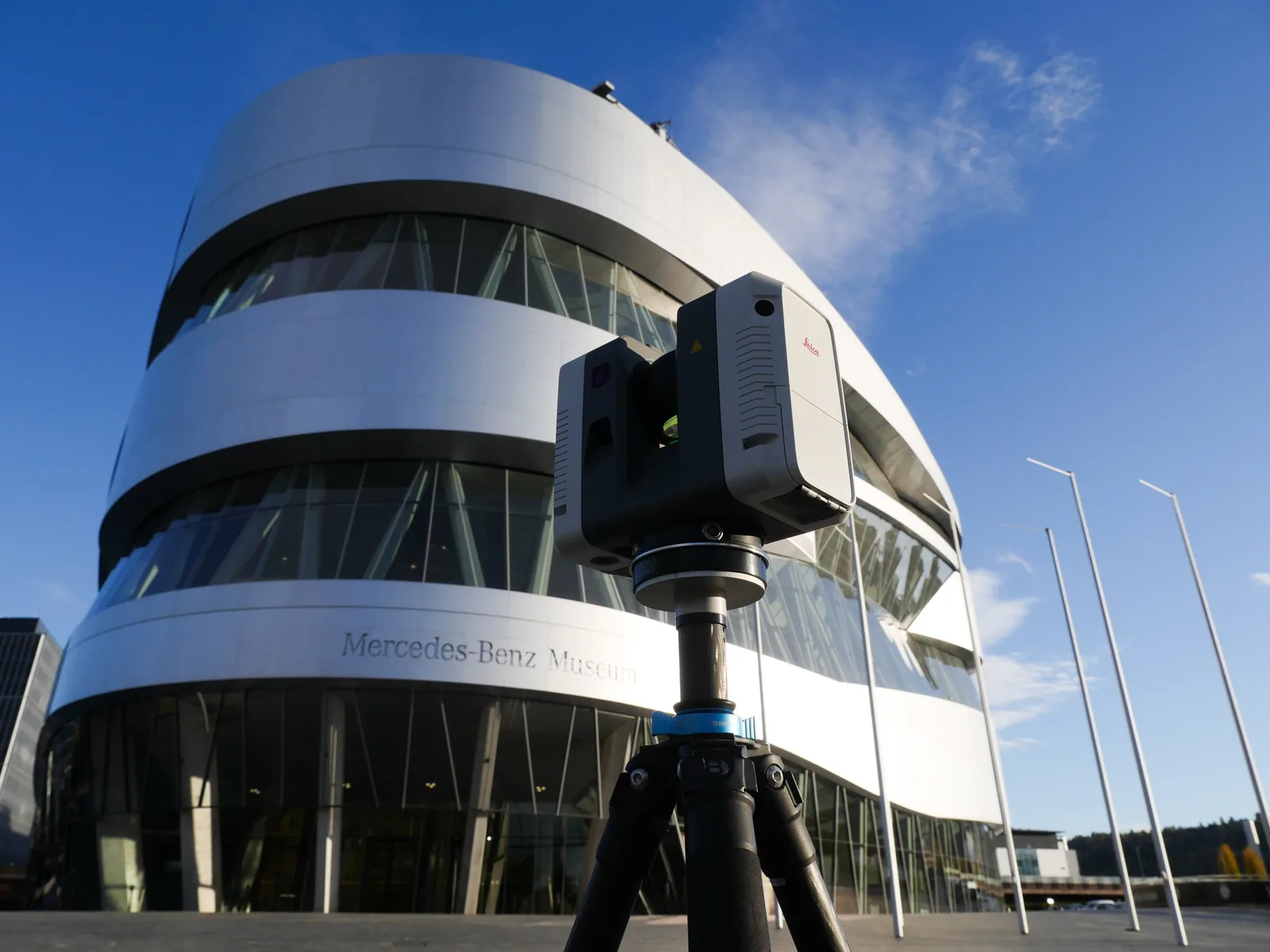

Anwendungsbeispiel: vollständige 3D-Bestandserfassung des Mecedes Benz Museums Stuttgart
Für die Planung von Veranstaltungen und der Lichttechnik im Gebäude des Mercedes Museums in Stuttgart wurden exakte CAD Daten vom aktuellen Zustand benötigt. Hierfür wurde 3Dpadelt mit dem Laserscannen und der CAD Modellierung beauftragt. Im Zuge dieses Auftrages wurde das Objekt komplett millimetergenau erfasst und dazu ein digitaler Zwilling erstellt.
Herausforderungen bei der Erfassung
Die Geometrie vom Museum ist durch seine „Double-Helix“-Struktur bestimmt. Im Gebäude wird fast vollständig auf rechte Winkel verzichtet. Die Gebäudestruktur basiert auf einem offenen, mehrstöckigen Atrium. Dieses Atrium reicht vom Grund bis unters Dach. Von diesem zentralen Luftraum aus gelangt man über sind über fließende Rampen in die einzelnen Ausstellungsebenen.
Diese Geometrie – mit ihren offenen Brüstungen, geschwungenen Rampen und den weiten Sichtachsen wird vollständig durch Freiformflächen beschrieben.
Zu Ihrer Vermessung ist das 3D laserscannen die technisch einzig wirtschaftliche und genaue Methode.
Zunächst erfolgte dafür die methodische Scan-Planung, um alle Ebenen lückenlos und präzise zu erfassen und miteinander zu verknüpfen.

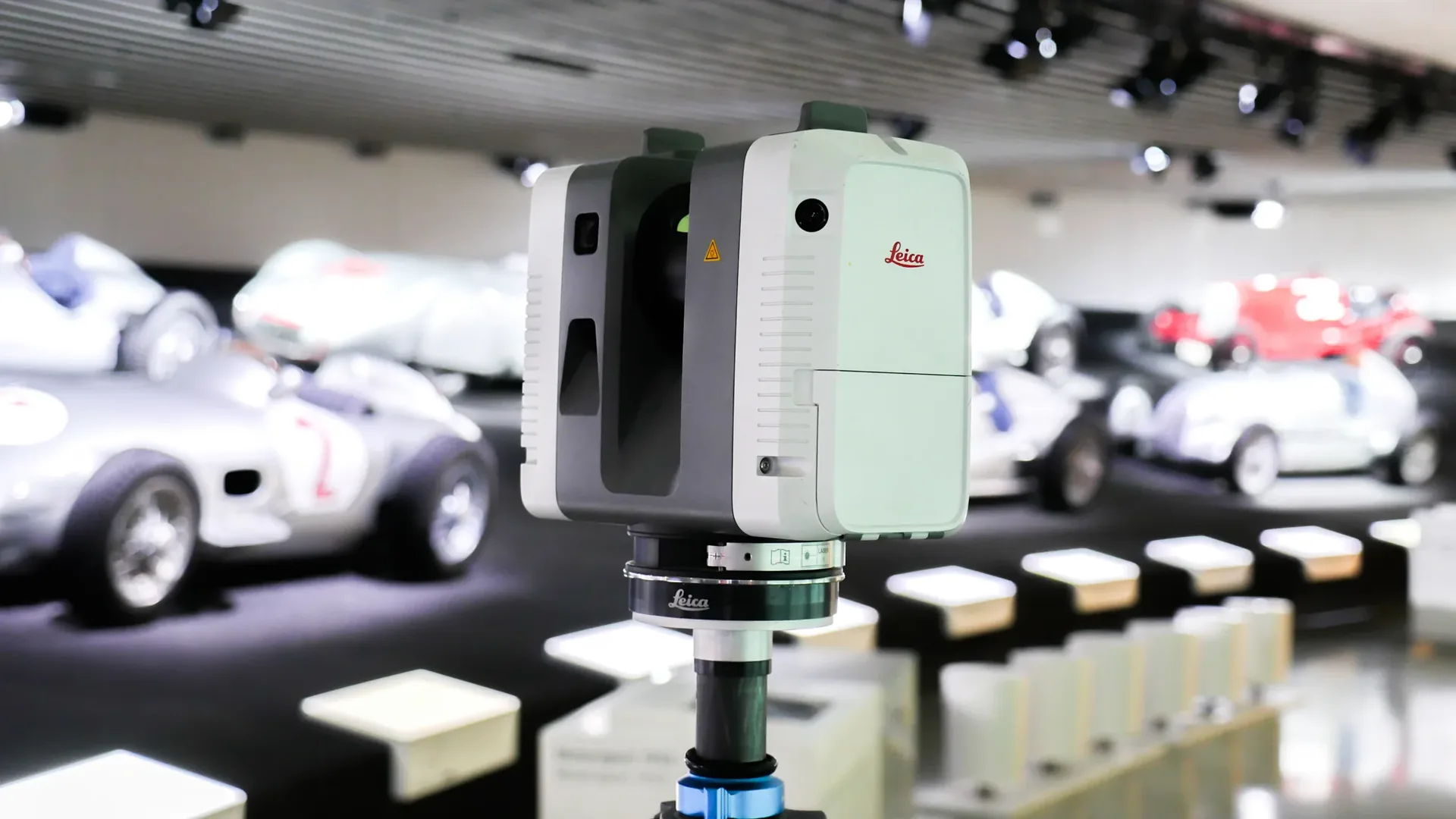

Umsetzung durch 3D-Laserscannen
Um eine vollständige Erfassung von Innen- und Außenbereichen zu garantieren, kam mit der Laserscanner Standpunkten aus.

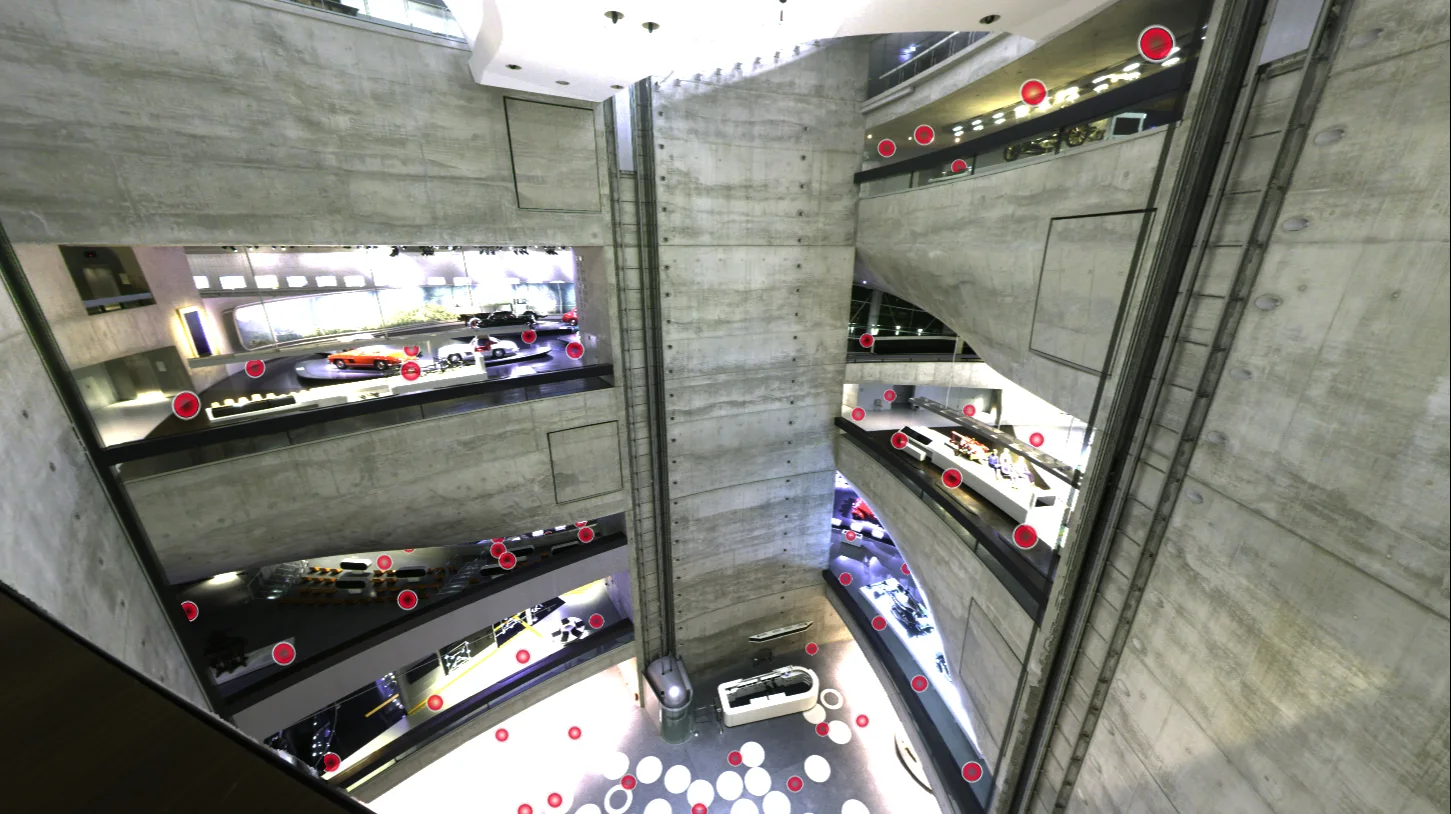

Auf dem nebenstehenden Bild zeigt jeder rote Punkt einen Standort vom Laserscannen
Das Ergebnis:
Ein präzises CAD-Modell des Objektst
Umsetzung durch 3D-Laserscannen
Umsetzung durch 3D-Laserscannen
Ein besonderer Fokus lag auf der sauberen Erfassung der komplexen Übergänge und des zentralen Atriums.
Durch die strategische Platzierung der Scans wurde sichergestellt, dass die einzelnen Punktewolken der Etagen über genügend gemeinsame Referenzpunkte verfügen. Dies ist die Voraussetzung für eine passgenaue und fehlerfreie „Registrierung“ (das Zusammenfügen) der Daten zu einem Gesamtmodell.

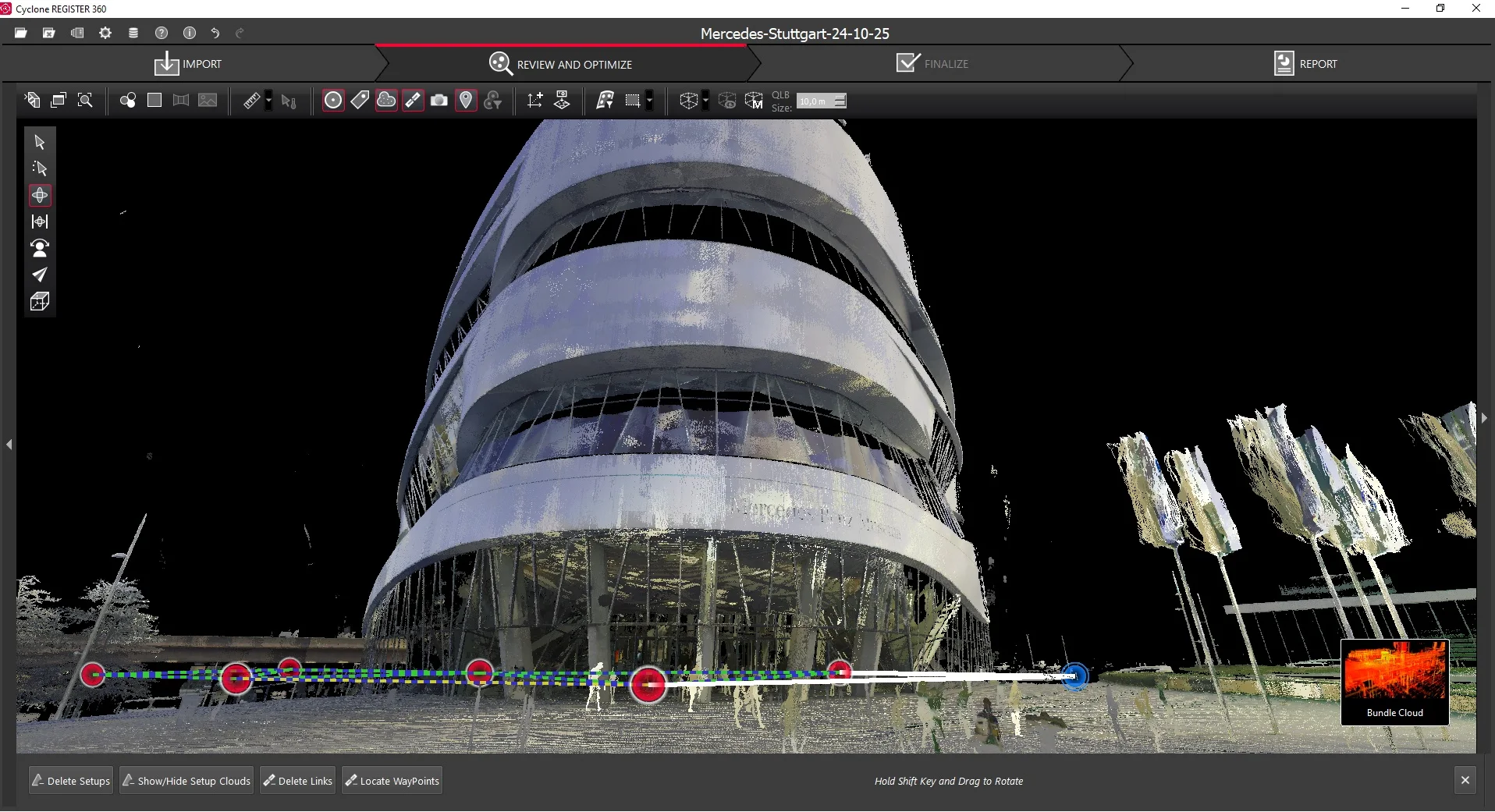

Nachdem alle Punktewolken von den einzelnen Das Ergebnis des s ist eine vollständige, millimetergenaue Punktewolke des gesamten Museums.

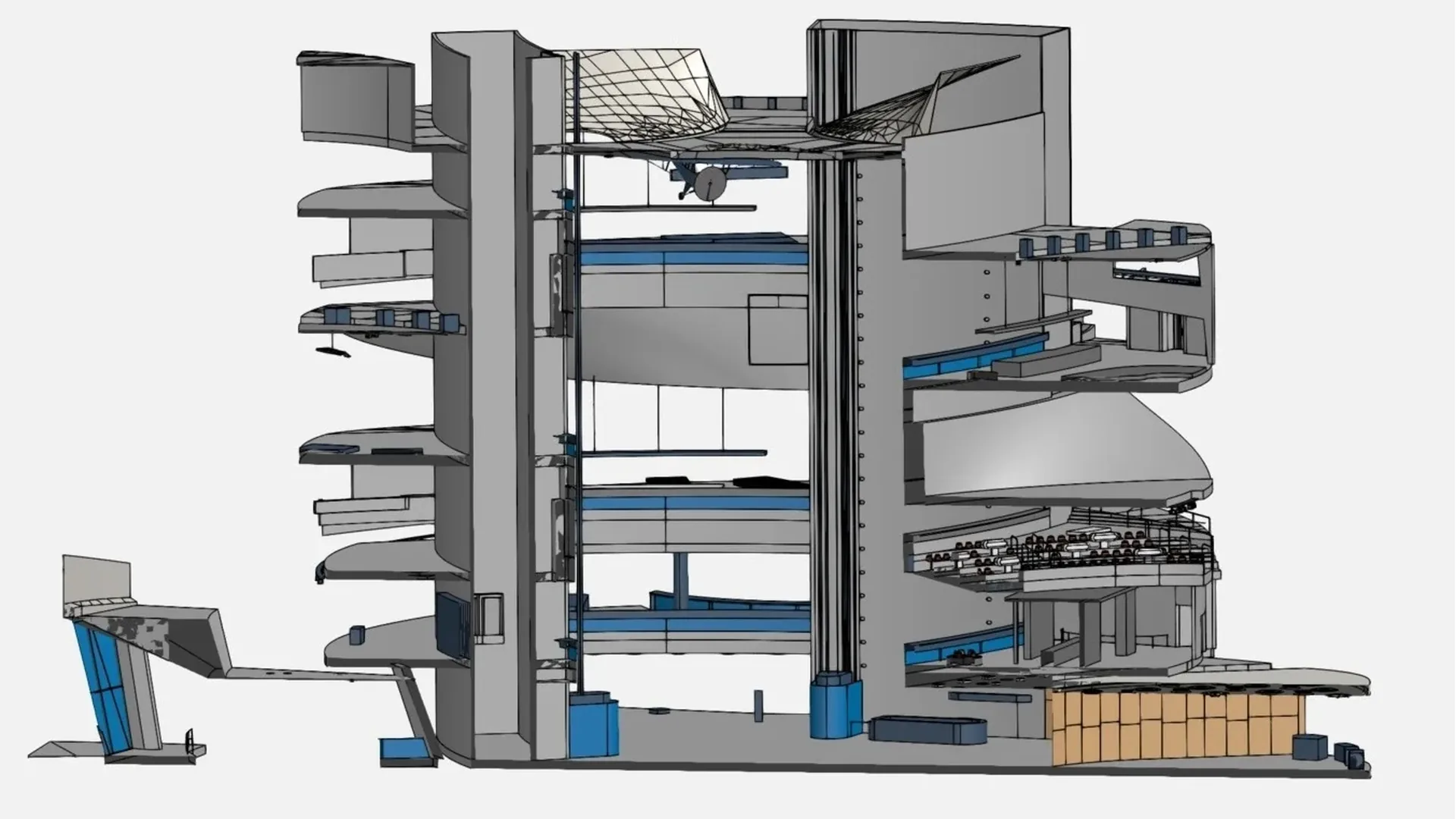

Von der Punktewolke zum CAD Modell vom Objekt
Auf der Grundlage der 3D Punktewolke vom Laserscan erstellte 3Dpadelt im Anschluss das CAD Modell vom Gebäude.
In diesem 3D Modell vom Museum sind sämtliche für die Planung relevanten Geometrieinformationen enthalten. Es ermöglicht präzise Messungen und Analysen direkt im 3D-Modell., Darüber hinaus können die erfassten Daten genutzt werden, um virtuelle Rundgänge durch das Gebäude für Präsentationen oder Planungsmeetings zu erstellen.
Das Projekt zeigt, wie durch den Einsatz von 3D-Laserscannen auch hochkomplexe Architekturen präzise für die digitale Weiterverarbeitung erfasst werden.
